UNIDENTIFIED

COLOR/GRAPHICS/PRINTER CARD

Card Type

Multi I/O card

Video Chip Set

Unidentified

Maximum Video Memory

16KB

Video Types Supported

Monochrome, CGA

Highest Resolution Supported

640 x 200

I/O Options

9-pin digital video port, composite video, light pen, parallel port

Data Bus

8-bit ISA

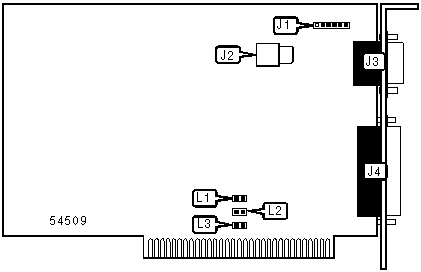

CONNECTIONS

Function

Location

Function

Location

Light pen

J1

9-pin digital video port

J3

Composite video

J2

Parallel port

J4

VIDEO MEMORY CONFIGURATION (DRAM)

Size

Bank 0

1MB

16KB x 4 (2)

PARALLEL PORT ADDRESS SELECTION

Setting

L1

L2

L3

LPT1 (3BCh)

Closed

Open

Open

LPT2 (378h)

Open

Closed

Open

LPT3 (278h)

Open

Open

Closed
