UNIDENTIFIED

VGA-805-V REV. B1

Category

Video

Video Types Supported

XVGA

Video Processor

Unidentified

Highest Resolution Supported

1280-1024

Data Bus Type

32-bit VESA Local Bus

Memory Type

DRAM

Maximum Onboard Memory

2MB

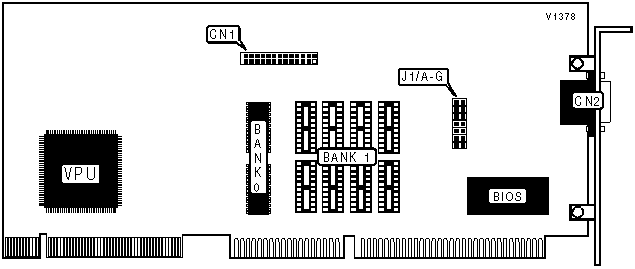

CONNECTIONS

Purpose

Location

Purpose

Location

VESA Feature Connector

CN1

15-pin analog video port

CN2

MONITOR TYPE SELECTION

Resolution

Hz

I/NI

J1/E

J1/F

J1/G

»

1024x768

43Hz

I

Open

Closed

Open



640x480

60Hz

NI

Closed

Closed

Closed



640x480

70Hz

NI

Open

Closed

Closed



800x600

60Hz

NI

Closed

Open

Closed



800x600

70Hz

NI

Open

Open

Closed



800x600

56Hz

NI

Closed

Closed

Open



1024x768

60Hz

NI

Closed

Open

Open



1024x768

70Hz

NI

Open

Open

Open

DRAM CONFIGURATION

Size

Bank 0

Bank 1

1MB

(2) 512KBx8

NONE

2MB

(2) 512KBx8

(8) 44256

DRAM JUMPER CONFIGURATION

Size

J1/A

J1/B

»

1MB

Closed

Open



2MB

Closed

Closed

FACTORY CONFIGURED SETTINGS

Jumper

Setting

J1/C

Closed

J1/D

Closed
