UNIDENTIFIED

TVGA9000C

Category

Video

Video Types Supported

XVGA

Video Processor

9000C

Highest Resolution Supported

1024 x 768

Data Bus Type

16-bit ISA

Memory Type

DRAM

Maximum Onboard Memory

512KB

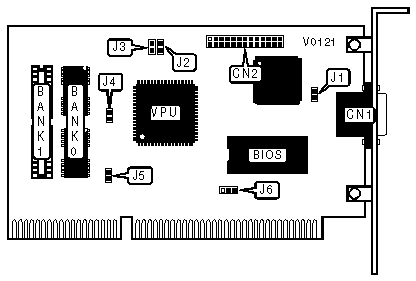

CONNECTIONS

Purpose

Location

Purpose

Location

15-pin analog video port

CN1

VGA feature connector

CN2

SCAN RATE SELECTION

Rate

J2

»

Default scan rate

Closed



48.7Khz

Open

BUS WIDTH AUTODETECT CONFIGURATION

Setting

J3

»

Enabled

Open



Disabled

Closed

BUS SIZE SELECTION

BUS

J4

J5

J6

»

16-bit

Open

Closed

Open



8-bit

Closed

Open

Closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

J1

256KB

(2) 41256

None

Closed

512KB

(2) 41256

(2) 41256

Open
