PROLINK COMPUTER, INC.

TVGA8900CL

Card Type

Video card

Video Chip Set

Trident

Maximum Video Memory

1MB

Video Types Supported

VGA

Highest Resolution Supported

1024 x 768

Data Bus

16-bit ISA

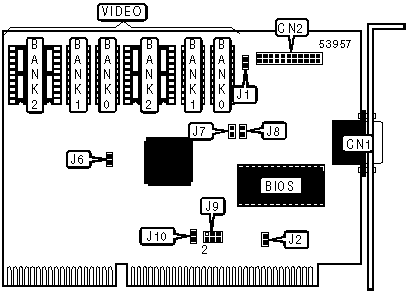

CONNECTIONS

Function

Label

Function

Label

15-pin video analog video port

CN1

Feature connector

CN2

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Second stage 0 wait state enabled

J1

Open



Second stage 0 wait state disabled

J1

Closed

»

First stage 0 wait state enabled

J2

Closed



First stage 0 wait state disabled

J2

Open

»

BIOS auto detect enabled

J8

Open



BIOS auto detect disabled

J8

Closed

VIDEO MEMORY CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

256KB

(2) 256K x 4

None

None

512KB

(2) 256K x 4

(2) 256K x 4

None

1MB

(2) 256K x 4

(2) 256K x 4

(4) 256K x 4

VIDEO INTERLACE CONFIGURATION

Interlace

J7

»

Enabled

Closed



Disabled

Open

SLOT SELECTION

Setting

J6

J9

J10

»

Card installed in 16-bit slot

Open

Open

Closed



Card installed in 8-bit slot

Closed

1 & 2, 3 & 4, 5 & 6

Open

Note: Pins designated should be in the closed position.
