PIXELWORKS, INC.

FW1280

Category

Video

Video Types Supported

XVGA

Video Processor

Chips & Technology

Highest Resolution Supported

1280 x 1024

Data Bus Type

16-bit ISA

Memory Type

VRAM

Maximum Onboard Memory

2MB

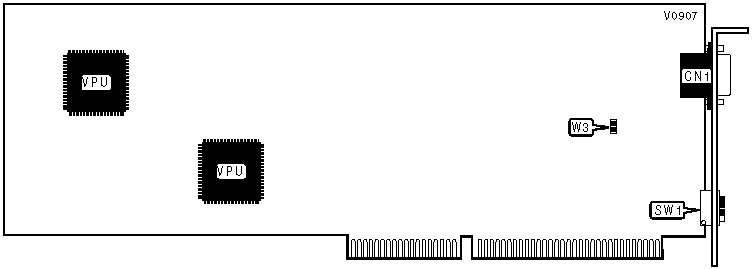

CONNECTIONS

Purpose

Location

15-pin analog video port

CN1

3/5 WIRE MONOCHROME VIDEO SIGNAL SELECT

Setting

W3

»

3-wire internal sync video signal

Closed



5-wire external separate sync signal

Open

BASE I/O ADDRESS

Address

SW1/3

SW1/4

»

330h

On

Off



230h

Off

Off



240h

Off

On



340h

On

On

MONITOR MODE CONNECTIONS

Mode

SW1/1

Dual monitor

Off

Single monitor on-board VGA

On

FACTORY CONFIGURED - DO NOT ALTER

Switch

Position

SW1/2

Off
