ACER, INC.

P541

Card Type

MPEG decoder

Video Chip Set

Unidentified

Highest Resolution Supported

720 x 480

Maximum Video Memory

4MB DRAM

Data Bus

16-bit ISA

Video Types Supported

VGA

Video Formats Supported

NTSC, PAL

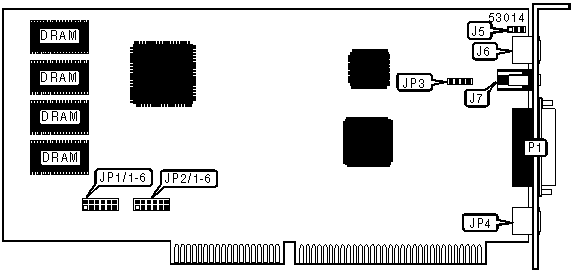

CONNECTIONS

Function

Label

Function

Label

IR connector

J5

15-pin analog video port

P1

IR receiver connector

J6

Audio out (internal)

JP3

Audio out (external)

J7

S-Video in/out

JP4

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

PnP enabled

JP2/1

Open



PnP disabled

JP2/1

Closed

»

I/O address range 2B0H - 2BFH

JP2/2

Open



I/O address range 2COH - 2CFH

JP2/2

Closed

DMA CHANNEL SELECTION

Channel

JP1/1

JP1/2

JP1/3

JP1/4

JP1/5

JP1/6



5

Open

Open

Open

Open

Closed

Closed

»

6

Open

Open

Closed

Closed

Open

Open



7

Closed

Closed

Open

Open

Open

Open

INTERRUPT SELECTION

IRQ

JP2/3

JP2/4

JP2/5

JP2/6



5

Open

Open

Open

Closed

»

10

Open

Open

Closed

Open



11

Open

Closed

Open

Open



12

Closed

Open

Open

Open
