RHETOREX, INC.

VANTAGE VRS

Card Type

Telephony

I/O Options

MVIP bus

Data Bus

16-bit ISA

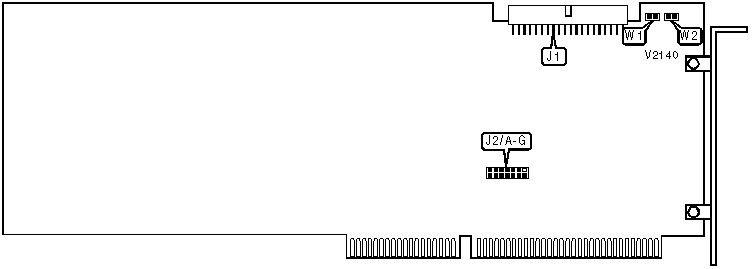

CONNECTIONS

Function

Label

MVIP bus

J1

MVIP BUS TERMINATION

Setting

W1

W2

»

Terminated

Closed

Closed



Not terminated

Open

Open

BASE I/O ADDRESS

Setting

J2/A

J2/B

J2/C

J2/D

J2/E

J2/F

J2/G



000h

Closed

Closed

Closed

Closed

Closed

Closed

Closed



008h

Closed

Closed

Closed

Closed

Closed

Closed

Open



020h

Closed

Closed

Closed

Closed

Open

Closed

Closed



028h

Closed

Closed

Closed

Closed

Open

Closed

Open



030h

Closed

Closed

Closed

Closed

Open

Open

Closed

»

300h

Open

Open

Closed

Closed

Closed

Closed

Closed



3D8h

Open

Open

Open

Open

Closed

Open

Open



3E0h

Open

Open

Open

Open

Open

Closed

Closed



3E8h

Open

Open

Open

Open

Open

Closed

Open



3F0h

Open

Open

Open

Open

Open

Open

Closed



3F8h

Open

Open

Open

Open

Open

Open

Open

Note: A total of 127 base address settings are available. The jumpers are a binary representation of the decimal memory addresses. J2/A is the Most Significant Bit and jumper J2/G is the Least Significant Bit. The jumpers have the following decimal values: J2/A=512, J2/B=256, J2/C=128, J2/D=64, J2/E=32, J2/F=16, J2/G=8. Open the jumpers and add the values of the open jumpers to obtain the correct memory address. (Open=1, Closed=0)
