DIALOGIC CORPORATION

PROLINE/2V

Card Type

Telephony (voice)

Chipset

Unidentified

I/O Options

Audio line in, audio line out

Line Type

PBX

Data Bus

16-bit ISA

Card Size

Full height, three-quarters length

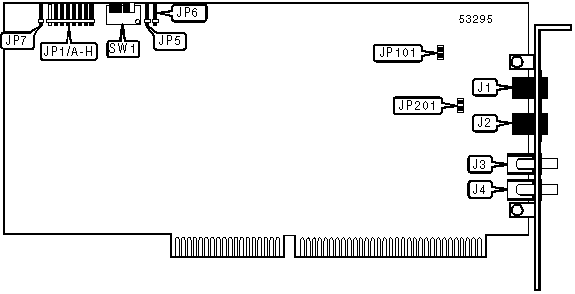

CONNECTIONS

Function

Label

Function

Label

Telephone line 1 out

J1

Audio line in

J3

Telephone line 2 out

J2

Audio line out

J4

USER CONFIGURABLE SETTINGS

Setting

Label

Position

»

Board is interrupt master

JP7

Closed



Board is interrupt slave

JP7

Open

»

Line 1 set to normal ring sensitivity

JP101

Open



Line 1 set to high ring sensitivity

JP101

Closed

»

Line 2 set to normal ring sensitivity

JP201

Open



Line 2 set to high ring sensitivity

JP201

Closed

Note:When multiple Proline cards are installed in a system, the card that is electrically furthest from the CPU should be the one that is set to interrupt master.

INTERRUPT SELECTION

Setting

JP1/A

JP1/B

JP1/C

JP1/D

JP1/E

JP1/F

JP1/G

JP1/H



2/9

Open

Open

Open

Open

Open

Open

Open

Closed

»

3

Open

Open

Open

Open

Open

Open

Closed

Open



4

Open

Open

Open

Open

Open

Closed

Open

Open



5

Open

Open

Open

Open

Closed

Open

Open

Open



7

Open

Open

Open

Closed

Open

Open

Open

Open



10

Open

Open

Closed

Open

Open

Open

Open

Open



11

Open

Closed

Open

Open

Open

Open

Open

Open



12

Closed

Open

Open

Open

Open

Open

Open

Open

Note:All Proline boards installed in the system should be set to the same interrupt.

SHARED RAM ADDRESS SELECTION

Setting

JP5

JP6

SW1/1

SW1/2

SW1/3



A0000h

Closed

Open

Off

Off

Off



A2000h

Closed

Open

Off

Off

On



A4000h

Closed

Open

Off

On

Off



A6000h

Closed

Open

Off

On

On



A8000h

Closed

Open

On

Off

Off



AA000h

Closed

Open

On

Off

On



AC000h

Closed

Open

On

On

Off



AE000h

Closed

Open

On

On

On



B8000h

Closed

Closed

On

Off

Off



BA000h

Closed

Closed

On

Off

On



BC000h

Closed

Closed

On

On

Off



BE000h

Closed

Closed

On

On

On



C0000h

Open

Closed

Off

Off

Off



C2000h

Open

Closed

Off

Off

On



C4000h

Open

Closed

Off

On

Off



C6000h

Open

Closed

Off

On

On



C8000h

Open

Closed

On

Off

Off



CA000h

Open

Closed

On

Off

On



CC000h

Open

Closed

On

On

Off



CE000h

Open

Closed

On

On

On

»

D0000h

Open

Open

Off

Off

Off



D2000h

Open

Open

Off

Off

On



D4000h

Open

Open

Off

On

Off



D6000h

Open

Open

Off

On

On



D8000h

Open

Open

On

Off

Off



DA000h

Open

Open

On

Off

On



DC000h

Open

Open

On

On

Off



DE000h

Open

Open

On

On

On
