DIGITAN

DS92M

Modem Type

Data (Asynchronous & Synchronous)/Fax

Maximum Data Rate

2400 bps

Maximum Fax Rate

Unidentified

Data Bus

8-bit ISA

Fax Class

Unidentified

Data Modulation Protocol

Bell 103 & 212A

ITU-T V.22 & V.22bis & V.21

Fax Modulation Protocol

ITU-T V.29 & V.27 GRP III

Error Correction/Compression

ITU-T V.42, MNP 2 - 5

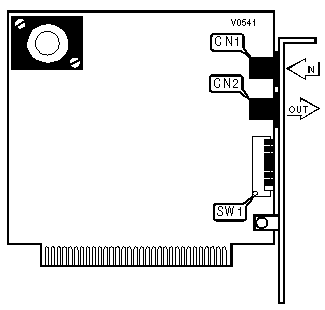

CONNECTIONS

Purpose

Location

Purpose

Location

Line out

CN1

Line in

CN2

COM PORT SETTINGS

COM

SW1/1

SW1/2

SW1/3

SW1/4

í COM2

Off

On

On

Off

COM1

On

Off

On

Off

COM3

On

Off

Off

On

COM4

Off

On

Off

On

INTERRUPT SELECT

IRQ

SW1/5

SW1/6

SW1/7

SW1/8

í IRQ3

Off

On

Off

Off

IRQ2

On

Off

Off

Off

IRQ4

Off

Off

On

Off

IRQ5

Off

Off

Off

On
