TOSHIBA

XM-5701B

Device Type

Internal CD-ROM

Interface

SCSI-2

Spin Rate

12x

Formats Supported Read

CD-XA, CD-DA, CD-I, CD-I Bridge, CD-I Ready, CD-G, Photo-CD, Video CD, Red & Yellow Book, CD-E

View

Top

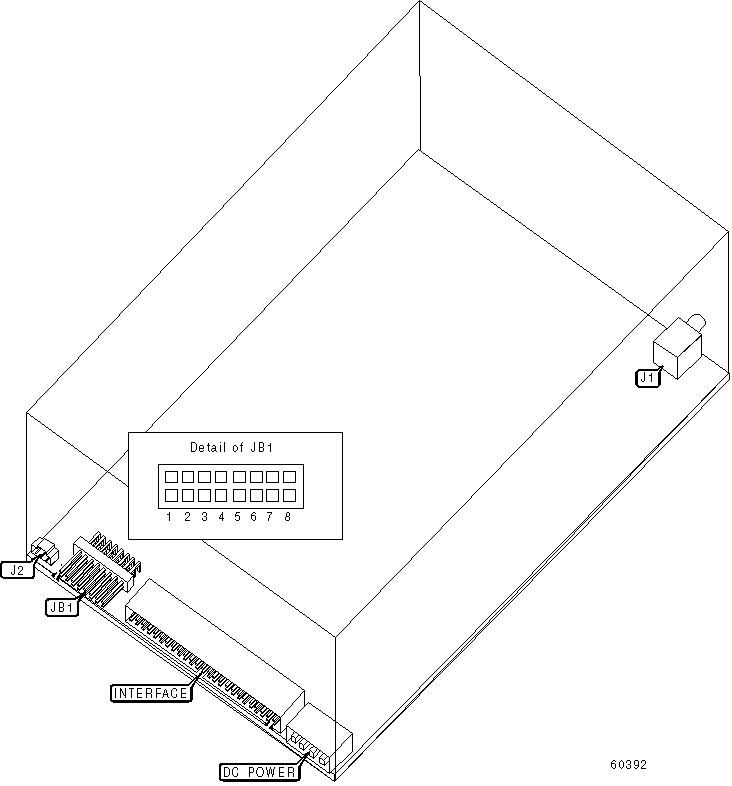

CONNECTIONS

Function

Label

Function

Label

Headphone jack

J1

Digital audio out

J2

USER CONFIGURABLE SETTINGS

Setting

Label

Position

Parity check disabled

JB1/4

Open

Parity check enabled

JB1/4

Closed

Termination enabled

JB1/5

Closed

Termination disabled

JB1/5

Open

Tray eject enabled

JB1/6

Open

Tray eject disabled

JB1/6

Closed

Audio playback enabled

JB1/7

Closed

Audio playback disabled

JB1/7

Open

Power supplied by drive

JB1/8

Open

Power supplied by SCSI interface to drive

JB1/8

Closed

DRIVE SELECT ID

Drive ID

JB1/1

JB1/2

JB1/3

0

Open

Open

Open

1

Closed

Open

Open

2

Open

Closed

Open

3

Closed

Closed

Open

4

Open

Open

Closed

5

Closed

Open

Closed

6

Open

Closed

Closed

7

Closed

Closed

Closed
