NEC TECHNOLOGIES, INC.

CDR-1350A

Device Type

Internal CD-ROM

Interface

ATAPI

Spin Rate (Read)

6x

Formats Supported Read

CD-XA, CD-DA, CD-I, CD-ROM (Mode 1 & Mode 2), Photo-CD, Video CD, Red & Yellow Book

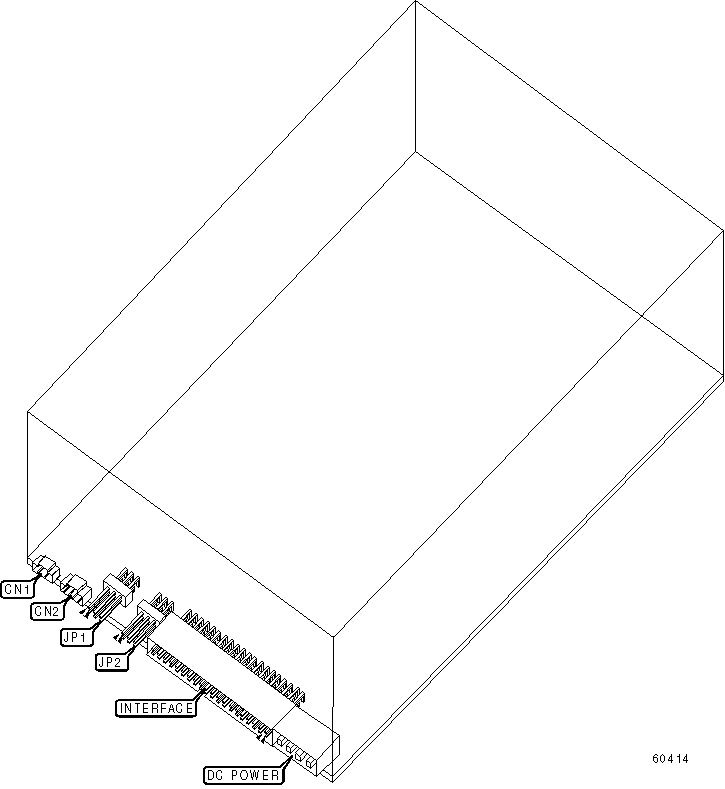

View

Top

CONNECTIONS

Function

Label

Function

Label

Digital audio line out

CN1

Analog audio line out

CN2

USER CONFIGURABLE SETTINGS

Setting

Label

Position

í Factory configured - do not alter

JP1/2

Unidentified

í Factory configured - do not alter

JP1/3

Unidentified

ATAPI MASTER/SLAVE

Setting

JP1/1

JP2/1

JP2/2

JP2/3

Single drive only

Closed

Open

Open

Open

Master in two drive system

Open

Open

Open

Closed

Slave in two drive system

Open

Open

Closed

Open

Master/Slave determined by cable select

Open

Closed

Open

Open
