SIIG, INC.

E-LAN 100

Card Type

Network Interface Card

NIC Type

Ethernet

Maximum Onboard Memory

16KB

Boot ROM

Available

Network Transfer Rate

10Mbps

Topology

Linear Bus

Wiring Type

AUI transceiver via DB-15 port

RG-58A/U 50ohm coaxial

Data Bus

8-bit ISA

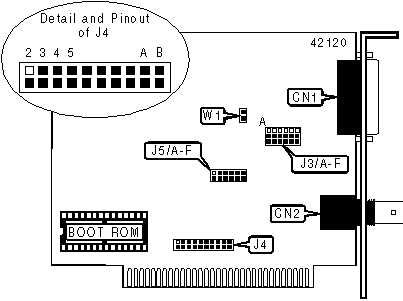

CONNECTIONS

Function

Label

Function

Label

AUI transceiver via DB-15 port

CN1

RG-58A/U connector

CN2

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Boot ROM disabled

J5/A

Open



Boot ROM enabled

J5/A

Closed

ROM ADDRESS SELECTION

Address

J5/B

J5/C

J5/D

J5/E

J5/F

»

C000h

Closed

Closed

Closed

Closed

Closed



C200h

Open

Closed

Closed

Closed

Closed



C400h

Closed

Open

Closed

Closed

Closed



C600h

Open

Open

Closed

Closed

Closed



C800h

Closed

Closed

Open

Closed

Closed



F600h

Open

Open

Closed

Open

Open



F800h

Closed

Closed

Open

Open

Open



FA00h

Open

Closed

Open

Open

Open



FC00h

Closed

Open

Open

Open

Open



FE00h

Open

Open

Open

Open

Open

Note:

A total of 32 address settings are available. The switches are a binary representation of the decimal memory addresses. Switch J5/F is the Most Significant Bit and switch J5/B is the Least Significant Bit. The switches have the following decimal values: J5/F=4096, J5/E=2048, J5/D=1024, J5/C=512, J5/B=256. Turn off the switches and add the values of the switches to obtain the correct memory address. (Open=1, Closed=0)

Note:

Do not use the following addresses in AT systems: C000h-C600h, and E000h-F400h.

Note:

Do not use the following addresses in XT systems: C800H, and CA00h.

BASE I/O ADDRESS SELECTION

Setting

J4/A

J4/B

»

300h

Closed

Closed



320h

Open

Closed



340h

Closed

Open



360h

Open

Open

CABLE TYPE SELECTION

Setting

J3/A

J3/B

J3/C

J3/D

J3/E

J3/F

J3/W1

»

BNC enabled

Pin 1 & 2

Pin 1 & 2

Pin 1 & 2

Pin 1 & 2

Pin 1 & 2

Pin 1 & 2

Closed



AUI enabled

Pin 2 & 3

Pin 2 & 3

Pin 2 & 3

Pin 2 & 3

Pin 2 & 3

Pin 2 & 3

Open

Note: Designated pins are closed.
