STANDARD MICROSYSTEMS CORPORATION

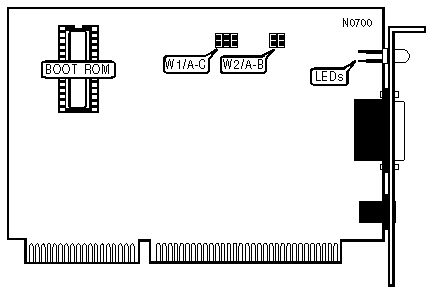

ELITE10T

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Linear Bus

Wiring Type

Unshielded twisted pair

AUI transceiver via DB-15 port

Boot ROM

Available

ADDRESS SELECT

Base Address

Memory Address

IRQ

W1/A

W1/B

W1/C

»

280h

D0000h

IRQ3

Open

Closed

Open



240h

CC000h

IRQ2 disabled

Closed

Open

Open



300h

CA000h

IRQ5

Open

Open

Closed

BOOT ROM

Setting

W2/A

W]2/B

Disabled

Closed

Open

Enabled

Open

Closed

DIAGNOSTIC LED

LED

Color

Status

Condition

LED1

Green

On

Network connection is good

LED1

Green

Off

Network connection is broken

LED2

Yellow

On

Data is being transmitted

LED2

Yellow

Off

Data is not being transmitted

LED3

Green

On

Data is being received

LED3

Green

Off

Data is not being received
