LANCAST

ENT-4220-55

Card Type

Ethernet repeater

Network Transfer Rate

10Mbps

Data Bus

External

Topology

Linear Bus

Wiring Type

AUI via DB-15 connector

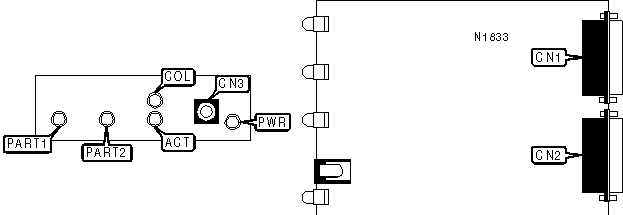

CONNECTIONS

Function

Label

Function

Label

Segment 1 AUI via DB-15 connector

CN1

DC power

CN3

Segment 2 AUI via DB-15 connector

CN2



DIAGNOSTIC LED(S)

LED

Color

Status

Condition

PART1

Yellow

On

Multiple collisions detected on segment 1

PART1

Yellow

Off

Multiple collisions not detected on segment 1

PART2

Yellow

On

Multiple collisions detected on segment 2

PART2

Yellow

Off

Multiple collisions not detected on segment 2

COL

Amber

On

Collision detected

COL

Amber

Off

Collision not detected

ACT

Yellow

On

Repeater is transmitting or receiving

ACT

Yellow

Off

Repeater is not transmitting or receiving

PWR

Green

On

Power is on

PWR

Green

Off

Power is off
