LANCAST

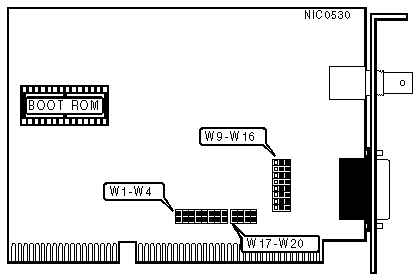

16-BIT 10BASE2 BOARD

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Linear bus

Wiring Type

RG-58A/U 50ohm coaxial

AUI transceiver via DB-15 port

Boot ROM

Available

BOOT ROM

Setting

W1

»

Disabled

Open



Enabled

Closed

BOOT ROM & I/O BASE ADDRESS

Boot ROM Address

I/O Address

W2

W3

»

C8000h

300 - 31Fh

Closed

Closed



CC000h

320 - 33Fh

Open

Closed



D0000h

340 - 35Fh

Closed

Open



D4000h

360 - 37Fh

Open

Open

WAIT STATE

Setting

W4

»

0 wait states

Open



1 wait state

Closed

INTERRUPT REQUEST

IRQ

W5

W6

W7

W8

W17

W18

W19

W20



2/9

Open

Open

Open

Closed

Open

Open

Open

Open

»

3

Closed

Open

Open

Open

Open

Open

Open

Open



4

Open

Closed

Open

Open

Open

Open

Open

Open



5

Open

Open

Closed

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Closed

Open

Open

Open



11

Open

Open

Open

Open

Open

Closed

Open

Open



12

Open

Open

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Open

Open

Closed

CABLE TYPE

Type

W9 - W16

»

RG-58A/U 50ohm coaxial

Pins 1 & 2 closed



AUI transceiver via DB-15 port

Pins 2 & 3 closed
