LONGSHINE MICROSYSTEM, INC.

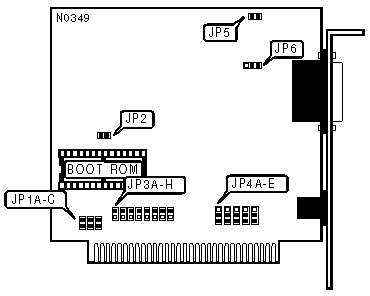

LCS-8834T (REV. B)

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

8-bit ISA

Topology

Star

Wiring Type

Shielded/Unshielded twisted pair

AUI transceiver via DB-15 port

Boot ROM

Available

I/O BASE ADDRESS

Address

JP1A

JP1B

JP1C

»

300h

Closed

Closed

Closed



320h

Closed

Closed

Open



340h

Closed

Open

Closed



360h

Closed

Open

Open



380h

Open

Closed

Closed



3A0h

Open

Closed

Open



3C0h

Open

Open

Closed



3E0h

Open

Open

Open

BOOT ROM

Setting

JP2

»

Disabled

Open



Enabled

Closed

INTERUPT REQUEST

IRQ

JP3A

JP3B

JP3C

JP3D



2/9

Closed

Open

Open

Open

»

3

Open

Closed

Open

Open



4

Open

Open

Closed

Open



5

Open

Open

Open

Closed

DMA CHANNEL

Channel

JP3E

JP3F

JP3G

JP3H

»

Disabled

JP3E/pin 1 connected to JP3F/pin 1 and JP3G/pin 1 connected to JP3H/pin 1



DMA1

Closed

Open

Closed

Open



DMA3

Closed

Open

Open

Closed

BASE MEMORY ADDRESS

Address

JP4A

JP4B

JP4C

JP4D

JP4E



C000h

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2



C200h

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2



C400h

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2



C600h

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

»

C800h

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2



CA00h

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2



CC00h

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2



CE00h

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2



D000h

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2



D200h

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2



D400h

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2



D600h

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2



D800h

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2



DA00h

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2



DC00h

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2



DE00h

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2



E000h

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3



E200h

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3



E400h

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3



E600h

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3



E800h

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3



EA00h

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3



EC00h

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3



EE00h

Pins 2 & 3

Pins 2 & 3

Pins 2 & 3

Pins 1 & 2

Pins 2 & 3



F000h

Pins 1 & 2

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3



F200h

Pins 2 & 3

Pins 1 & 2

Pins 1 & 2

Pins 2 & 3

Pins 2 & 3

Note:Pins designated should be in the closed position.

CABLE TYPE

Type

JP5

»

Shielded/Unshielded twisted pair

Closed



AUI transceiver via DB-15 port

Open

LINK INTEGRITY TEST

Setting

JP6

»

Enabled

Pins 2 & 3 closed



Disabled

Pins 1 & 2 closed

Note:Link integrity testing is only operational when the cable type is shielded/unshielded twisted pair.
