IBM CORPORATION

TOKEN-RING 16/4 ADAPTER

NIC Type

Token-Ring

Transfer Rate

4/16Mbps

Data Bus

8-bit ISA

Topology

Ring

Wiring Type

IBM Type-6

Boot ROM

Available

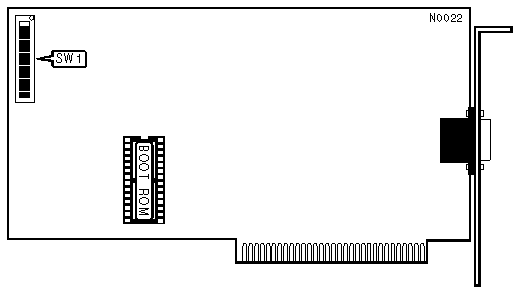

BOOT ROM ADDRESS SELECTION

Address

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6



A000h

On

Off

On

On

On

On



A400h

On

Off

On

On

Off

On



A800h

On

Off

On

Off

On

On



AC00h

On

Off

On

Off

Off

On



B000h

On

Off

Off

On

On

On



B400h

On

Off

Off

On

Off

On



B800h

On

Off

Off

Off

On

On



BC00h

On

Off

Off

Off

Off

On

»

C000h

Off

On

On

On

On

On



C400h

Off

On

On

On

Off

On



C800h

Off

On

On

Off

On

On



CC00h

Off

On

On

Off

Off

On



CE00h

Off

On

On

Off

Off

Off



D000h

Off

On

Off

On

On

On



D200h

Off

On

Off

On

On

Off



D400h

Off

On

Off

On

Off

On



D800h

Off

On

Off

Off

On

On



DC00h

Off

On

Off

Off

Off

On



E000h

Off

Off

On

On

On

On



E400h

Off

Off

On

On

Off

On



E800h

Off

Off

On

Off

On

On



EC00h

Off

Off

On

Off

Off

On



F000h

Off

Off

Off

On

On

On

INTERRUPT REQUEST SELECTION

IRQ

SW1/7

SW1/8

2

On

On

3

On

Off

7

Off

Off

I/O BASE ADDRESS SELECTION

Address

SW1/9

»

A20h

Off



A24H

On

SHARED RAM SIZE SELECTION

Shared RAM size

SW1/10

SW1/11



8KB

On

On

»

16KB

Off

On



32KB

On

Off



64KB

Off

Off

NETWORK SPEED SELECTION

Speed

SW1/12

4Mbps

On

16Mbps

Off
