GATEWAY COMMUNICATIONS, INC.

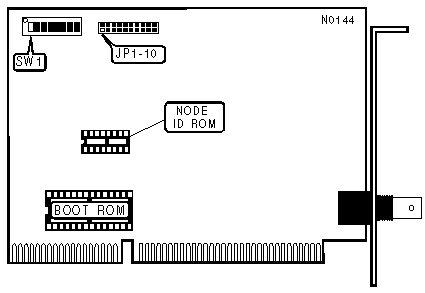

G/EtherNet 16 Adapter (FUJITSU CHIPSET)

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Linear Bus

Wiring Type

RG-58A/U 50ohm coaxial

Boot ROM

Available

INTERRUPT REQUEST

IRQ

JP1

JP2

JP3

JP4

JP5

JP6

JP7

JP8

JP9

JP10



2/9

Closed

Open

Open

Open

Open

Open

Open

Open

Open

Open



3

Open

Closed

Open

Open

Open

Open

Open

Open

Open

Open



4

Open

Open

Closed

Open

Open

Open

Open

Open

Open

Open

»

5

Open

Open

Open

Closed

Open

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Closed

Open

Open

Open

Open

Open



7

Open

Open

Open

Open

Open

Closed

Open

Open

Open

Open



10

Open

Open

Open

Open

Open

Open

Closed

Open

Open

Open



11

Open

Open

Open

Open

Open

Open

Open

Closed

Open

Open



12

Open

Open

Open

Open

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Open

Open

Open

Open

Closed

I/O BASE ADDRESS

Address

SW1/1

SW1/2

SW1/3



260-27F

On

On

On



280-29F

Off

On

On

»

2A0-2BF

On

Off

On



2E0-2FF

Off

Off

On



300-31F

On

On

Off



320-33F

Off

On

Off



380-39F

On

Off

Off



3E0-3FF

Off

Off

Off

BOOT ROM ADDRESS

Address

SW1/4

SW1/5

SW1/6



C4000-C7FFF

On

On

On



C8000-CBFFF

Off

On

On



CC000-CFFFF

On

Off

On



D0000-D3000

Off

Off

On



D4000-D7000

On

On

Off



D8000-DBFFF

Off

On

Off



DC000-DFFFF

On

Off

Off

»

Disabled

Off

Off

Off

MISCELLANEOUS NOTES

Different drivers must be used for the National & the Fujitsu chipset cards, & are not interchangeable. Fujitsu adapters may be used for either 8 or 16 bit Fujitsu cards. While the National chipset cards require a different driver for an 8 or 16 bit card.
