DANPEX CORPORATION

EN-7000P3

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

32-bit VESA

Topology

Star/Linear Bus

Wiring Type

AUI transceiver via DB-15 port

RG58A/U 50ohm coaxial

Unshielded twisted pair

Boot ROM

Available

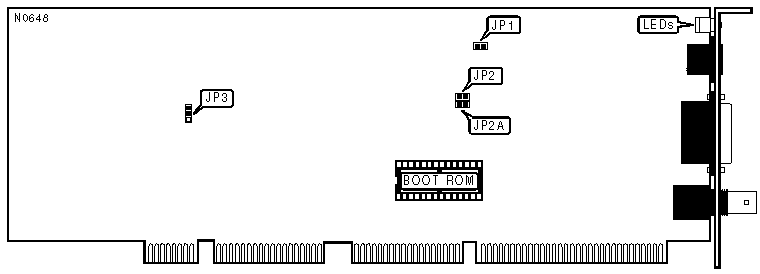

CONNECTIONS

Purpose

Location

Status LED connector

JP1

CABLE TYPE

Type

JP2

JP2A

»

AUI transceiver via DB-15 port

Closed

Open



RG58A/U 50ohm coaxial or Twisted Pair

Open

Closed

CPU SPEED

Speed

JP3

»

> 33MHz

Pins 1 & 2 closed



< 33MHz

Pins 2 & 3 closed
