ANCO TECHNOLOGY, INC.

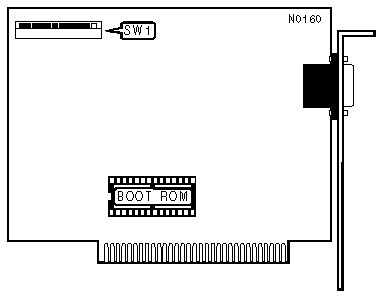

T-RING 16/4

NIC Type

Token-Ring

Transfer Rate

4/16Mbps

Data Bus

8-bit ISA

Topology

Token-Ring

Wiring Type

Shielded Twisted Pair

Unshielded twisted pair (using external type 3 media filter)

Boot ROM

Available

BOOT ROM ADDRESS

Address

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6



C0000h

Off

On

On

On

On

On



C2000h

Off

On

On

On

On

Off



C4000h

Off

On

On

On

Off

On



C6000h

Off

On

On

On

Off

Off



C8000h

Off

On

On

Off

On

On



CA000h

Off

On

On

Off

On

Off

»

CC000h

Off

On

On

Off

Off

On



CE000h

Off

On

On

Off

Off

Off



D0000h

Off

On

Off

On

On

On



D2000h

Off

On

Off

On

On

Off



D4000h

Off

On

Off

On

Off

On



D6000h

Off

On

Off

On

Off

Off



D8000h

Off

On

Off

Off

On

On



DA000h

Off

On

Off

Off

On

Off

»

DC000h

Off

On

Off

Off

Off

On



DE000h

Off

On

Off

Off

Off

Off

Note:CC000h or DC000h are the recommended default settings.

INTERRUPT REQUEST

IRQ

SW1/7

SW1/8

»

2

Closed

Closed



3

Closed

Open



6

Open

Closed



7

Open

Open

I/O BASE ADDRESS

Address

SW1/9

»

A20 - A23h

Open



A24 - A27h

Closed

SHARED RAM CONFIGURATION

Size

SW1/10

SW1/11



8KB

Closed

Closed

»

16KB

Open

Closed



32KB

Closed

Open



64KB

Open

Open

Note:This setting configures how much system memory the card will use.

NETWORK SPEED

Speed

SW1/12

»

4Mbps

Closed



16Mbps

Open

Note:All cards on a segment must have this option set the same.
