ABC COMPUTER COMPANY, LTD.

ETHERNET A3251

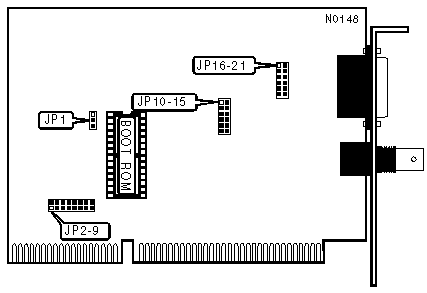

NIC Type

Ethernet

Transfer Rate

10Mbps

Data Bus

16-bit ISA

Topology

Linear Bus

Wiring Type

RG-58A/U 50ohm coaxial

AUI transceiver via DB-15 port

Boot ROM

Available

INTERRUPT REQUEST

IRQ

JP6

JP7

JP8

JP9



2

Closed

Open

Open

Open

»

3

Open

Closed

Open

Open



4

Open

Open

Closed

Open



5

Open

Open

Open

Closed

BOOT ROM

Type

JP1

»

Enabled

Pins 1 & 2 Closed



Disabled

Pins 2 & 3 Closed

CABLE TYPE

Type

JP10 - JP13 & JP15

JP16 - JP18 & JP20 - JP21

»

RG-58A/U 50ohm coaxial

Closed

Open



AUI transceiver via DB-15 port

Open

Closed

I/O BASE ADDRESS

I/O Address

SW1/1

SW1/2

SW1/3

SW1/4



280-29F

On

On

On

On

»

2A0-2BF

On

Off

On

On



2C0-2DF

On

On

Off

On



2E0-2FF

On

Off

Off

On



300-31F

On

On

On

Off



320-33F

On

Off

On

Off



340-35F

On

On

Off

Off



360-37F

On

Off

Off

Off

BASE MEMORY ADDRESS

Base Address

SW1/5

SW1/6



C0000-C3FFF

On

On



C4000-C7FFF

Off

On



C8000-CBFFF

On

Off

»

CC000- CFFFF

Off

Off

MISCELLANEOUS NOTES

Different drivers must be used for the National & the Fujitsu chipset cards, & are not interchangeable. Fujitsu adapters may be used for either 8 or 16 bit Fujitsu cards. While the National chipset cards require a different driver for an 8 or 16 bit card.
