UNIDENTIFIED

SMARTEK

Processor

80286

Processor Speed

6/8MHz

Chip Set

None

Max. Onboard DRAM

1MB

Cache

None

BIOS

SMT

Dimensions

350mm x 304mm

I/O Options

None

NPU Options

80287

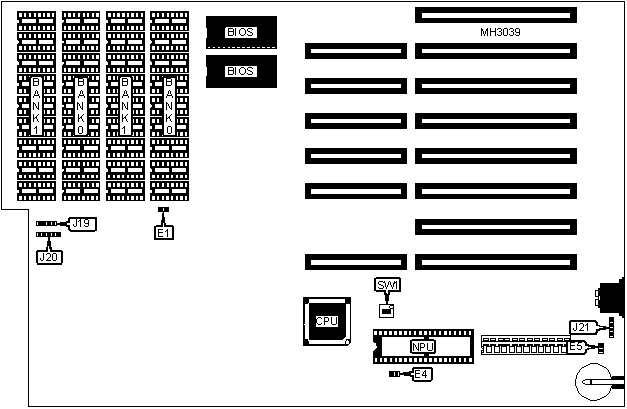

CONNECTIONS

Purpose

Location

Purpose

Location

Speaker

J19

External battery

J21

Power LED & keylock

J20

Reset switch

E5

USER CONFIGURABLE SETTINGS

Function

Jumper/Switch

Position



Speed select high speed

E1

Closed



Speed select low speed

E1

Open



Memory wait state select 0 wait states

E2

Closed



Memory wait state select 1 wait state

E2

Open



Turbo select high

J3

Open



Turbo select low

J3

Closed



Turbo select software

J3

Ctrl, Alt, -

»

Monitor type select color

SW1

Off



Monitor type select monochrome

SW1

On

Note: The location of E2 is unidentified.

DRAM CONFIGURATION

Size

Bank 0

Bank 1

512KB

(18) 41256

NONE

640KB

(18) 41256

(18) 4164

1MB

(18) 41256

(18) 41256

DRAM JUMPER CONFIGURATION

Size

E3

E4

512KB

Open

Closed

640KB

Closed

Open

1MB

Open

Open

Note: The location of E3 is unidentified.
