TOTEM TECHNOLOGY CO., LTD.

TM-586 AL100

Device Type

Mainboard

Processor

CX 6X86L/CX 686MX/CX MII/AM K5/AM K6/AM K6-2/Pentium/

Pentium MMX

Processor Speed

150/166/200/233/266/300/333/350/366/380/400MHz

Chip Set

ALI Aladdin V

Maximum Onboard Memory

768MB (EDO & SDRAM supported)

Cache

512KB

BIOS

Award

Dimensions

220mm x 210mm

I/O Options

32-bit PCI slots (3), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connector, USB connector, ATX power connector, AGP slot

CONNECTIONS

Purpose

Location

Purpose

Location

AGP slot

AGP

Serial port 1

CN2

ATX power connector

ATX

Parallel port

CN3

Speaker

C1/pins 1 - 4

Floppy drive interface

CN4

Power LED & keylock

C1/pins 6 - 10

IDE interface 2

CN5

IDE interface LED

C1/pins 11 & 12

IDE interface 1

CN6

Green PC LED

C1/pins 14 & 15

PS/2 mouse interface

CN7

Soft off power supply

C1/pins 16 & 17

IR connector

IR1

Reset switch

C1/pins 19 & 20

32-bit PCI slots

PC1 - PC3

Chassis fan power

C2

USB connector

USB

Serial port 2

CN1

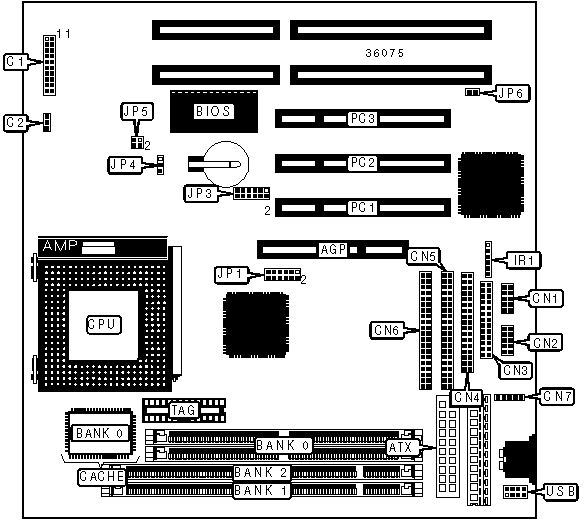

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured - do not alter

JP4

Unidentified

»

PCI CLK select 33MHz

JP6

Open



PCI CLK select 37MHz

JP6

Closed

SIMM CONFIGURATION

Size

Bank 0

8MB

(2) 1M x 36

16MB

(2) 2M x 36

32MB

(2) 4M x 36

64MB

(2) 8M x 36

128MB

(2) 16M x 36

256MB

(2) 32M x 36

Note: Board accepts EDO memory.

DIMM CONFIGURATION

Size

Bank 1

Bank 2

8MB

(1) 1M x 64

None

16MB

(1) 2M x 64

None

16MB

(1) 1M x 64

(1) 1M x 64

24MB

(1) 2M x 64

(1) 1M x 64

32MB

(1) 4M x 64

None

32MB

(1) 2M x 64

(1) 2M x 64

40MB

(1) 4M x 64

(1) 1M x 64

48MB

(1) 4M x 64

(1) 2M x 64

64MB

(1) 8M x 64

None

64MB

(1) 4M x 64

(1) 4M x 64

72MB

(1) 8M x 64

(1) 1M x 64

80MB

(1) 8M x 64

(1) 2M x 64

96MB

(1) 8M x 64

(1) 4M x 64

DIMM CONFIGURATION (CON'T)

Size

Bank 0

Bank 1

128MB

(1) 16M x 64

None

128MB

(1) 8M x 64

(1) 8M x 64

136MB

(1) 16M x 64

(1) 1M x 64

144MB

(1) 16M x 64

(1) 2M x 64

160MB

(1) 16M x 64

(1) 4M x 64

192MB

(1) 16M x 64

(1) 8M x 64

256MB

(1) 16M x 64

(1) 16M x 64

256MB

(1) 32M x 64

None

264MB

(1) 32M x 64

(1) 1M x 64

272MB

(1) 32M x 64

(1) 2M x 64

288MB

(1) 32M x 64

(1) 4M x 64

320MB

(1) 32M x 64

(1) 8M x 64

384MB

(1) 32M x 64

(1) 16M x 64

512MB

(1) 32M x 64

(1) 32M x 64

Note: Board accepts SDRAM memory.

CACHE CONFIGURATION

Size

Bank 0

TAG

512KB

(1) 64K x 64

Unidentified

CPU SPEED SELECTION (CX 6X86L)

CPU speed

Clock speed

Multiplier

JP1/

pins

1 & 2

JP1/

pins

3 & 4

JP1/

pins

5 & 6

JP1/

pins

7 & 8

JP1/

pins

9 & 10

JP1/

pins

11 & 12

150MHz

60MHz

2x

Closed

Closed

Closed

Closed

Open

Open

166MHz

66MHz

2x

Open

Closed

Closed

Closed

Open

Open

200MHz

75MHz

2x

Closed

Closed

Open

Closed

Open

Open

CPU SPEED SELECTION (CX 6X86MX)

CPU speed

Clock speed

Multiplier

JP1/

pins

1 & 2

JP1/

pins

3 & 4

JP1/

pins

5 & 6

JP1/

pins

7 & 8

JP1/

pins

9 & 10

JP1/

pins

11 & 12

166MHz

60MHz

2.5x

Closed

Closed

Closed

Closed

Closed

Open

200MHz

66MHz

3x

Open

Closed

Closed

Closed

Closed

Open

233MHz

66MHz

3.5x

Open

Closed

Closed

Open

Closed

Open

266MHz

66MHz

3x

Open

Closed

Closed

Open

Open

Open

CPU SPEED SELECTION (CX MII)

CPU speed

Clock speed

Multiplier

JP1/

pins

1 & 2

JP1/

pins

3 & 4

JP1/

pins

5 & 6

JP1/

pins

7 & 8

JP1/

pins

9 & 10

JP1/

pins

11 & 12

300MHz

75MHz

3x

Closed

Closed

Open

Open

Closed

Open

300MHz

66MHz

3.5x

Open

Closed

Closed

Open

Closed

Open

333MHz

100MHz

2.5x

Open

Open

Open

Open

Open

Open

350MHz

100MHz

3x

Open

Open

Open

Open

Closed

Open

CPU SPEED SELECTION (AM K6)

CPU speed

Clock speed

Multiplier

JP1/

pins

1 & 2

JP1/

pins

3 & 4

JP1/

pins

5 & 6

JP1/

pins

7 & 8

JP1/

pins

9 & 10

JP1/

pins

11 & 12

166MHz

66MHz

2.5x

Open

Closed

Closed

Closed

Closed

Open

200MHz

66MHz

3x

Open

Closed

Closed

Open

Closed

Open

233MHz

66MHz

3.5x

Open

Closed

Closed

Open

Open

Open

266MHz

66MHz

4x

Open

Closed

Closed

Closed

Open

Closed

300MHz

66MHz

4.5x

Open

Closed

Closed

Closed

Closed

Closed

CPU SPEED SELECTION (AM K6-2)

CPU speed

Clock speed

Multiplier

JP1/

pins

1 & 2

JP1/

pins

3 & 4

JP1/

pins

5 & 6

JP1/

pins

7 & 8

JP1/

pins

9 & 10

JP1/

pins

11 & 12

300MHz

100MHz

3x

Open

Open

Open

Open

Closed

Open

333MHz

95MHz

3.5x

Closed

Open

Open

Open

Open

Open

350MHz

100MHz

3.5x

Open

Open

Open

Open

Open

Open

366MHz

66MHz

5.5x

Open

Closed

Closed

Open

Open

Closed

380MHz

95MHz

4x

Closed

Open

Open

Closed

Open

Closed

400MHz

100MHz

4x

Open

Open

Open

Closed

Open

Closed

CPU SPEED SELECTION (INTEL MMX)

CPU speed

Clock speed

Multiplier

JP1/

pins

1 & 2

JP1/

pins

3 & 4

JP1/

pins

5 & 6

JP1/

pins

7 & 8

JP1/

pins

9 & 10

JP1/

pins

11 & 12

166MHz

66MHz

2.5x

Open

Closed

Closed

Closed

Closed

Open

200MHz

66MHz

3x

Open

Closed

Closed

Open

Closed

Open

233MHz

66MHz

3.5x

Open

Closed

Closed

Open

Open

Open

266MHz

66MHz

4x

Open

Closed

Closed

Closed

Open

Closed

CPU VOLTAGE SELECTION (SINGLE)

Voltage

JP5

3.3v

Pins 1 & 2 closed

3.5v

Pins 3 & 4 closed

CPU VOLTAGE SELECTION (DUAL)

Voltage

JP3

2.2v

Pins 1 & 2 closed

2.8v

Pins 3 & 4 closed

2.9v

Pins 5 & 6 closed

3.2v

Pins 7 & 8 closed

3.3v

Pins 9 & 10 closed

3.5v

Pins 11 & 12 closed
