TECHNOLAND, INC.

PEAK 610SR

Device Type

Single board computer

Processor

Pentium Pro

Processor Speed

150/166/180/200MHz

Chip Set

Intel

Video Chip Set

None

Maximum Onboard Memory

256MB (EDO supported)

Maximum Video Memory

None

Cache

256/512KB (located on Pentium Pro CPU)

BIOS

Award

Dimensions

338mm x 122mm

I/O Options

Floppy drive interface, IDE interfaces (2), SCSI interface, SCSI adapter connector, parallel port, PS/2 mouse interface, serial ports (3), VRM connector, USB connector

NPU Options

None

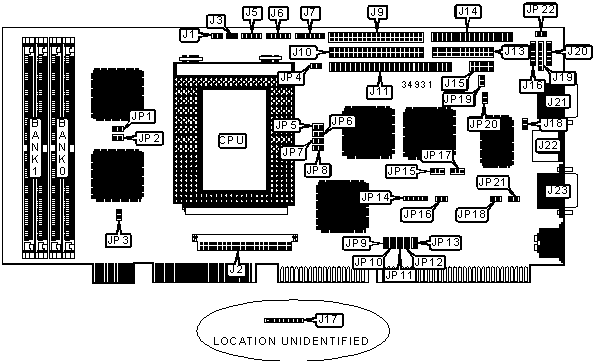

CONNECTIONS

Purpose

Location

Purpose

Location

IDE interface LED

J1

F3/F4 connector

J16

VRM connector

J2

Serial port 2 internal

J17

Reset switch

J3

Switching card mouse connector

J18

Speaker

J5

USB connector

J19

Power LED & keylock

J6

Auxiliary keyboard connector

J20

3.3v power

J7

Serial port 2 external

J21

IDE interface 1

J9

PS/2 mouse interface

J22

IDE interface 2

J10

Serial port 1

J23

SCSI interface

J11

Green PC connector

JP3

Parallel port

J13

CPU fan power

JP4

Floppy drive interface

J14

SCSI interface LED

JP22

SCSI adapter connector

J15



USER CONFIGURABLE SETTINGS

Function

Label

Position

»

SCSI bus select 8-bit

JP5

Open



SCSI bus select 16-bit

JP5

Closed

»

ISA CLK vs PCI /4

JP13

Closed



ISA CLK vs PCI /3

JP13

Open

»

BIOS type select EPROM

JP14

Pins 2 & 3 closed



BIOS type select flash

JP14

Pins 1 & 2, 4 & 5 closed

»

Monitor type select color

JP16

Closed



Monitor type select monochrome

JP16

Open

»

CMOS memory normal operation

JP18

Open



CMOS memory clear

JP18

Closed

»

SCSI termination enabled

JP19

Closed



SCSI termination diabled

JP19

Open

»

On board I/O enabled

JP20

Open



On board I/O disabled

JP20

Closed

»

Watchdog timer port select port F2

JP21

Open



Watchdog timer port select port F6

JP21

Closed

SIMM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(2) 1M x 36

None

16MB

(2) 2M x 36

None

16MB

(2) 1M x 36

(2) 1M x 36

24MB

(2) 2M x 36

(2) 1M x 36

32MB

(2) 4M x 36

None

32MB

(2) 2M x 36

(2) 2M x 36

40MB

(2) 4M x 36

(2) 1M x 36

48MB

(2) 4M x 36

(2) 2M x 36

64MB

(2) 8M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

96MB

(2) 8M x 36

(2) 4M x 36

128MB

(2) 8M x 36

(2) 8M x 36

128MB

(2) 16M x 36

None

192MB

(2) 16M x 36

(2) 8M x 36

256MB

(2) 16M x 36

(2) 16M x 36

Note: Board accepts EDO memory.

CACHE CONFIGURATION

Note: 256KB/512KB cache is located on the Pentium Pro CPU.

CPU SPEED SELECTION

CPU speed

Clock speed

Multiplier

JP1

JP2

JP6

JP7

JP8

150MHz

60MHz

2.5x

Closed

Open

Closed

Open

Closed

166MHz

66MHz

2.5x

Open

Closed

Closed

Closed

Closed

180MHz

60MHz

3x

Closed

Open

Closed

Open

Closed

200MHz

66MHz

3x

Open

Closed

Closed

Closed

Closed

CPU SPEED SELECTION (CON’T)

CPU speed

Clock speed

Multiplier

JP9

JP10

JP11

JP12

150MHz

60MHz

2.5x

Closed

Closed

Closed

Open

166MHz

66MHz

2.5x

Closed

Closed

Closed

Open

180MHz

60MHz

3x

Closed

Closed

Open

Closed

200MHz

66MHz

3x

Closed

Closed

Open

Closed

RAID DRAM SELECTION

Setting

JP15

JP17

1MB

Pins 1 & 2 closed

Pins 1 & 2 closed

4MB

Pins 2 & 3 closed

Pins 2 & 3 closed
