PC WARE INTERNATIONAL, INC.

MB-PISCES

Processor

CX M1/AM K5/Pentium

Processor Speed

75/90/100/120/133/150/166/180/200MHz

Chip Set

OPTI

Video Chip Set

None

Maximum Onboard Memory

256MB (EDO supported)

Maximum Video Memory

None

Cache

256/512KB

BIOS

Unidentified

Dimensions

260mm x 220mm

I/O Options

32-bit PCI slots (4), floppy drive interface, IDE interfaces (2), parallel port, serial ports (2), cache slot, VRM connector

NPU Options

None

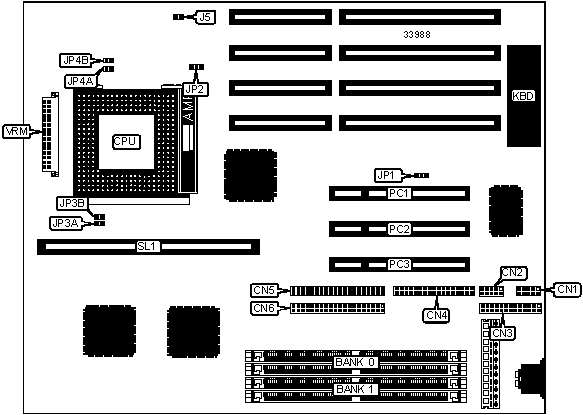

CONNECTIONS

Purpose

Location

Purpose

Location

Serial port 1

CN1

IDE interface 1

CN6

Serial port 2

CN2

Front panel connector

J5

Parallel port

CN3

32-bit PCI slots

PC1 – PC3

Floppy drive interface

CN4

Cache slot

SL1

IDE interface 2

CN5

VRM connector

VRM

USER CONFIGURABLE SETTINGS

Function

Label

Position



Flash BIOS voltage select 12v

JP1

Pins 1 & 2 closed



Flash BIOS voltage select 5v

JP1

Pins 2 & 3 closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(2) 1M x 36

None

16MB

(2) 2M x 36

None

16MB

(2) 1M x 36

(2) 1M x 36

24MB

(2) 2M x 36

(2) 1M x 36

32MB

(2) 4M x 36

None

32MB

(2) 2M x 36

(2) 2M x 36

40MB

(2) 4M x 36

(2) 1M x 36

48MB

(2) 4M x 36

(2) 2M x 36

64MB

(2) 8M x 36

None

64MB

(2) 8M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

72MB

(2) 8M x 36

(2) 1M x 36

72MB

(2) 8M x 36

(2) 1M x 36

80MB

(2) 8M x 36

(2) 2M x 36

80MB

(2) 8M x 36

(2) 2M x 36

96MB

(2) 8M x 36

(2) 4M x 36

96MB

(2) 8M x 36

(2) 4M x 36

128MB

(2) 8M x 36

(2) 8M x 36

128MB

(2) 16M x 36

None

136MB

(2) 16M x 36

(2) 1M x 36

144MB

(2) 16M x 36

(2) 2M x 36

160MB

(2) 16M x 36

(2) 4M x 36

192MB

(2) 16M x 36

(2) 8M x 36

256MB

(2) 16M x 36

(2) 16M x 36

Note: Board accepts EDO memory.

CACHE CONFIGURATION

Size

SL1

256KB

256KB module installed

512KB

512KB module installed

CPU SPEED SELECTION (CYRIX)

CPU speed

Clock speed

Multiplier

JP3A

JP3B

JP4A

JP4B

120MHz

60MHz

2x

Open

Closed

Open

Closed

133MHz

66MHz

2x

Closed

Open

Open

Closed

150MHz

60MHz

2x

Open

Closed

Open

Closed

166MHz

66MHz

2x

Closed

Open

Open

Closed

CPU SPEED SELECTION (AMD)

CPU speed

Clock speed

Multiplier

JP3A

JP3B

JP4A

JP4B

75MHz

50MHz

1.5x

Closed

Closed

Open

Open

90MHz

60MHz

1.5x

Open

Closed

Open

Open

100MHz

66MHz

1.5x

Closed

Open

Open

Open

CPU SPEED SELECTION (INTEL)

CPU speed

Clock speed

Multiplier

JP3A

JP3B

JP4A

JP4B

75MHz

50MHz

1.5x

Closed

Closed

Open

Open

90MHz

60MHz

1.5x

Open

Closed

Open

Open

100MHz

66MHz

1.5x

Closed

Open

Open

Open

120MHz

60MHz

2x

Open

Closed

Open

Closed

133MHz

66MHz

2x

Closed

Open

Open

Closed

150MHz

60MHz

2.5x

Open

Closed

Closed

Closed

166MHz

66MHz

2.5x

Closed

Open

Closed

Closed

180MHz

60MHz

3x

Open

Closed

Closed

Open

200MHz

66MHz

3x

Closed

Open

Closed

Open

CPU VOLTAGE SELECTION

Voltage

JP2

3.3v

Pins 2 & 3 closed

3.52v

Pins 1 & 2 closed
