POWERTECH ELECTRONICS, INC.

S6301 (VER. 1.0)

S6401 (VER. 1.0)

Processor

80386SX/CX486SLC

Processor Speed

25/33/40MHz

Chip Set

RC

Video Chip Set

None

Maximum Onboard Memory

16MB

Maximum Video Memory

None

Cache

None

BIOS

AMI

Dimensions

220mm x 163mm

I/O Options

None

NPU Options

80387SX

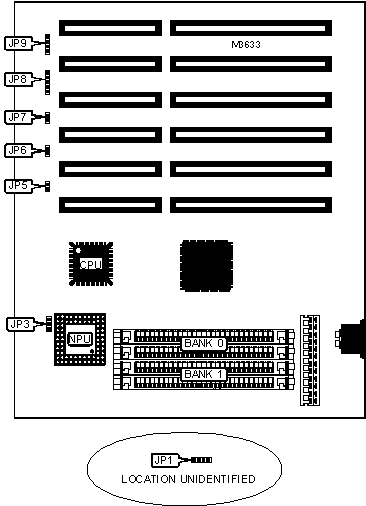

CONNECTIONS

Purpose

Location

Purpose

Location

External battery

JP1

Turbo LED

JP7

Turbo switch

JP5

Power LED & keylock

JP8

Reset switch

JP6

Speaker

JP9

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

NPU synchronous with CPU

JP3

Pins 1 & 2 closed



NPU asynchronous with CPU

JP3

Pins 2 & 3 closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

512KB

(2) 256K x 9

None

1MB

(2) 256K x 9

(2) 256K x 9

1MB

(2) 512K x 9

None

2MB

(2) 512K x 9

(2) 512K x 9

2MB

(2) 1M x 9

None

4MB

(2) 1M x 9

(2) 1M x 9

8MB

(2) 4M x 9

None

16MB

(2) 4M x 9

(2) 4M x 9
