QUICK TECHNOLOGY, INC.

P54ASW

Processor

Pentium

Processor Speed

75/90/100/120/133MHz

Chip Set

Unidentified

Max. Onboard DRAM

128MB

Cache

256/512/1024KB

BIOS

Award

Dimensions

330mm x 218mm

I/O Options

32-bit PCI slots (3), floppy drive interface, IDE interface, SCSI connectors (2), parallel port, serial ports (2)

NPU Options

None

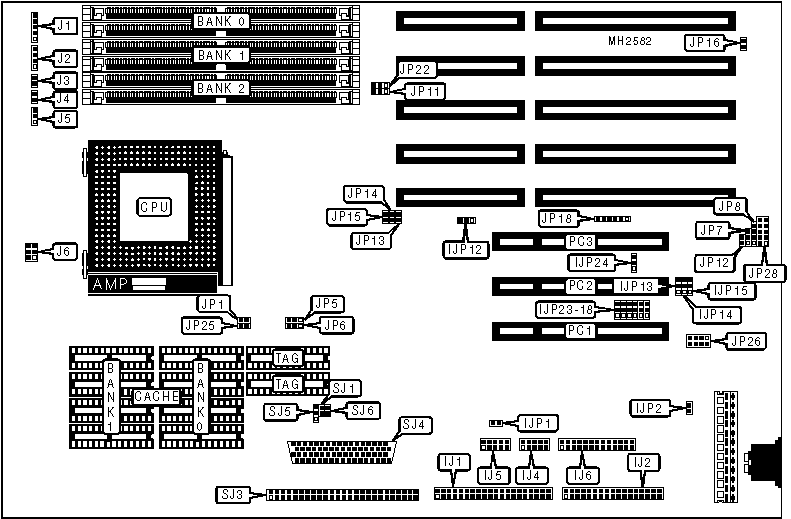

CONNECTIONS

Purpose

Location

Purpose

Location

IDE interface

IJ1

Turbo LED

J4

Floppy drive interface

IJ2

Turbo switch

J5

Serial port 1

IJ4

Chassis fan power

J6

Serial port 2

IJ5

External battery

JP8

Parallel port

IJ6

SCSI-2 LED

SJ1

IDE interface LED

IJP1

SCSI-2 connector

SJ3

Speaker

J1

Wide SCSI-2 connector

SJ4

Power LED & keylock

J2

32-bit PCI slots

PC1 - PC3

Reset switch

J3



USER CONFIGURABLE SETTINGS

Function

Jumper

Position

»

Multi I/O chips enabled

IJP2

Open



Multi I/O chips disabled

IJP2

Closed

»

On board IDE IRQ select IRQ14

IJP12

pins 1 & 2 closed



On board IDE IRQ select IRQ15

IJP12

pins 2 & 3 closed

»

Printer EPP mode IOCHRDY enabled

IJP15

pins 1 & 2 closed



Printer EPP mode IOCHRDY disabled

IJP15

pins 2 & 3 closed

»

Parallel port IRQ select IRQ7

IJP24

pins 1 & 2 closed



Parallel port IRQ select IRQ5

IJP24

pins 2 & 3 closed

»

Factory configured - do not alter

JP1

N/A

»

Battery type select internal

JP7

pins 1 & 2 closed



Battery type select external

JP7

pins 2 & 3 closed

»

Factory configured - do not alter

JP11

N/A

»

CMOS memory normal operation

JP12

Open



CMOS memory clear

JP12

Closed

»

Factory configured - do not alter

JP16

N/A

»

BIOS type select EPROM & flash

JP18

pins 3 & 4, 4 & 5 closed



BIOS type select flash

JP18

pins 1 & 2, 5 & 6 closed

»

Factory configured - do not alter

JP22

N/A

»

Factory configured - do not alter

JP25

N/A

»

Factory configured - do not alter

JP26

N/A

»

Factory configured - do not alter

JP28

N/A

»

SCSI terminator select controlled by BIOS

SJ5

pins 2 & 3 closed



SCSI terminator select installed

SJ5

pins 1 & 2 closed



SCSI terminator select not installed

SJ5

Open

»

SCSI type select SCSI-2 enabled

SJ6

Open



SCSI type select wide SCSI-2 enabled

SJ6

Closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

2MB

(2) 256K x 36

NONE

NONE

4MB

(2) 256K x 36

(2) 256K x 36

NONE

4MB

(2) 512K x 36

NONE

NONE

8MB

(2) 256K x 36

(2) 256K x 36

(2) 512K x 36

8MB

(2) 512K x 36

NONE

(2) 512K x 36

8MB

(2) 1M x 36

NONE

NONE

12MB

(2) 256K x 36

(2) 256K x 36

(2) 1M x 36

12MB

(2) 512K x 36

NONE

(2) 1M x 36

16MB

(2) 1M x 36

(2) 1M x 36

NONE

16MB

(2) 2M x 36

NONE

NONE

20MB

(2) 256K x 36

(2) 256K x 36

(2) 2M x 36

20MB

(2) 512K x 36

NONE

(2) 2M x 36

24MB

(2) 1M x 36

(2) 1M x 36

(2) 1M x 36

32MB

(2) 1M x 36

(2) 1M x 36

(2) 2M x 36

32MB

(2) 2M x 36

NONE

(2) 2M x 36

32MB

(2) 4M x 36

NONE

NONE

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

Bank 2

36MB

(2) 256K x 36

(2) 256K x 36

(2) 4M x 36

36MB

(2) 512K x 36

NONE

(2) 4M x 36

40MB

(2) 1M x 36

(2) 4M x 36

NONE

48MB

(2) 1M x 36

(2) 1M x 36

(2) 4M x 36

48MB

(2) 2M x 36

NONE

(2) 4M x 36

64MB

(2) 8M x 36

NONE

NONE

72MB

(2) 1M x 36

(2) 4M x 36

(2) 4M x 36

80MB

(2) 1M x 36

(2) 1M x 36

(2) 8M x 36

80MB

(2) 2M x 36

NONE

(2) 8M x 36

96MB

(2) 4M x 36

(2) 4M x 36

(2) 4M x 36

128MB

(2) 4M x 36

(2) 4M x 36

(2) 8M x 36

128MB

(2) 8M x 36

NONE

(2) 8M x 36

CACHE CONFIGURATION

Size

Bank 0

Bank 1

TAG

256KB

(4) 32K x 8

(4) 32K x 8

(2) 8K x 8

512KB

(4) 64K x 8

(4) 64K x 8

(2) 16K x 8

1MB

(4) 128K x 8

(4) 128K x 8

(2) 32K x 8

CACHE JUMPER CONFIGURATION

Size

JP5

JP6

256KB

pins 1 & 2 closed

pins 1 & 2 closed

512KB

pins 2 & 3 closed

pins 1 & 2 closed

1MB

pins 2 & 3 closed

pins 2 & 3 closed

CPU SPEED CONFIGURATION

Speed

JP13

JP14

JP15

75MHz

Closed

Open

Open

90MHz

Open

Closed

Open

100MHz

Closed

Open

Closed

120MHz

Open

Closed

Open

133MHz

Closed

Open

Closed

PRINTER DMA CHANNEL CONFIGURATION

DMA

IJP13

IJP14

3

pins 1 & 2 closed

pins 1 & 2 closed

1

pins 2 & 3 closed

pins 2 & 3 closed

SERIAL PORT 1 IRQ CONFIGURATION

IRQ

IJP18

IJP19

IJP20

IJP21

IJP22

IJP23

IRQ3

Open

Open

Open

Open

Open

1 & 2

IRQ4

Open

Open

Open

Open

1 & 2

Open

IRQ9

Open

Open

Open

1 & 2

Open

Open

IRQ10

Open

Open

1 & 2

Open

Open

Open

IRQ11

Open

1 & 2

Open

Open

Open

Open

IRQ12

1 & 2

Open

Open

Open

Open

Open

Note: Pins designated should be in the closed position.

SERIAL PORT 2 IRQ CONFIGURATION

IRQ

IJP18

IJP19

IJP20

IJP21

IJP22

IJP23

IRQ3

Open

Open

Open

Open

Open

2 & 3

IRQ4

Open

Open

Open

Open

2 & 3

Open

IRQ9

Open

Open

Open

2 & 3

Open

Open

IRQ10

Open

Open

2 & 3

Open

Open

Open

IRQ11

Open

2 & 3

Open

Open

Open

Open

IRQ12

2 & 3

Open

Open

Open

Open

Open

Note: Pins designated should be in the closed position.
