MITAC INTERNATIONAL CORPORATION

PH5400V

Processor

CX 6X86/AM K5/Pentium

Processor Speed

75/90/100/120/133/150/166/180/200MHz

Chip Set

Intel

Video Chip Set

None

Maximum Onboard Memory

128MB (EDO & SDRAM supported)

Maximum Video Memory

None

Cache

256/512KB

BIOS

Award

Dimensions

254mm x 218mm

I/O Options

32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, PS/2 mouse interface, serial ports (2), cache slot, IR connector, USB connector

NPU Options

None

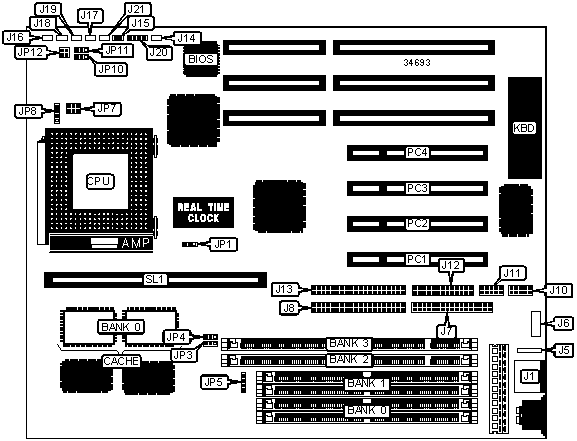

CONNECTIONS

Purpose

Location

Purpose

Location

PS/2 mouse port

J1

Reset switch

J15

PS/2 mouse interface

J5

Keylock

J16

USB connector

J6

IDE interface LED

J17

Floppy drive interface

J7

Green PC connector

J18

IDE interface 2

J8

IR connector

J19

Serial port 2

J10

Speaker

J20

Serial port 1

J11

Power LED

J21

Parallel port

J12

32-bit PCI slots

PC1 – PC4

IDE interface 1

J13

Cache slot

SL1

CPU fan power

J14



USER CONFIGURABLE SETTINGS

Function

Label

Position

»

CMOS memory normal operation

JP1

Pins 2 & 3 closed



CMOS memory clear

JP1

Pins 1 & 2 closed

SIMM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(2) 1M x 36

None

16MB

(2) 2M x 36

None

16MB

(2) 1M x 36

(2) 1M x 36

24MB

(2) 2M x 36

(2) 1M x 36

32MB

(2) 4M x 36

None

32MB

(2) 2M x 36

(2) 2M x 36

40MB

(2) 4M x 36

(2) 1M x 36

48MB

(2) 4M x 36

(2) 2M x 36

64MB

(2) 8M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

72MB

(2) 8M x 36

(2) 1M x 36

80MB

(2) 8M x 36

(2) 2M x 36

96MB

(2) 8M x 36

(2) 4M x 36

128MB

(2) 8M x 36

(2) 8M x 36

Note: Board accepts EDO memory. Do not install SIMMs & DIMMs at the same time.

DIMM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(1) 1M x 64

None

16MB

(1) 2M x 64

None

16MB

(1) 1M x 64

(1) 1M x 64

24MB

(1) 2M x 64

(1) 1M x 64

32MB

(1) 4M x 64

None

32MB

(1) 2M x 64

(1) 2M x 64

40MB

(1) 4M x 64

(1) 1M x 64

48MB

(1) 4M x 64

(1) 2M x 64

64MB

(1) 8M x 64

None

64MB

(1) 4M x 64

(1) 4M x 64

72MB

(1) 8M x 64

(1) 1M x 64

80MB

(1) 8M x 64

(1) 2M x 64

96MB

(1) 8M x 64

(1) 4M x 64

128MB

(1) 8M x 64

(1) 8M x 64

Note: Board accepts EDO & SDRAM memory.

CACHE CONFIGURATION

Size

Bank 0

SL1

256KB

(2) 32K x 32

None

512KB

(2) 32K x 32

256KB module installed

CACHE JUMPER CONFIGURATION

Size

JP3

JP4

None

Pins 2 & 3 closed

Pins 2 & 3 closed

256KB

Pins 2 & 3 closed

Pins 2 & 3 closed

512KB

Pins 1 & 2 closed

Pins 1 & 2 closed

CPU SPEED SELECTION (CX 6X86)

CPU speed

Clock speed

Multiplier

JP5

JP7

JP8

133MHz

55MHz

2x

1 & 2, 3 & 4

1 & 2, 3 & 4, 5 & 6

1 & 2

150MHz

60MHz

2x

3 & 4

1 & 2, 3 & 4, 5 & 6

1 & 2

166MHz

66MHz

2x

1 & 2

1 & 2, 3 & 4, 5 & 6

1 & 2

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (CX 6X86, CON’T)

CPU speed

Clock speed

Multiplier

JP10

JP11

JP12

133MHz

55MHz

2x

2 & 3

1 & 2

1 & 3

150MHz

60MHz

2x

2 & 3

1 & 2

1 & 3

166MHz

66MHz

2x

2 & 3

1 & 2

1 & 3

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (AM K5)

CPU speed

Clock speed

Multiplier

JP5

JP7

JP8

75MHz

50MHz

1.5x

Open

1 & 2, 3 & 4, 5 & 6

Open

90MHz

60MHz

1.5x

3 & 4

1 & 2, 3 & 4, 5 & 6

Open

100MHz

66MHz

1.5x

1 & 2

1 & 2, 3 & 4, 5 & 6

Open

120MHz

60MHz

1.5x

3 & 4

*

1 & 2

133MHz

66MHz

1.5x

1 & 2

*

1 & 2

150MHz

60MHz

2x

3 & 4

*

1 & 2, 3 & 4

166MHz

66MHz

2x

1 & 2

*

1 & 2, 3 & 4

Note: * = See AMD voltage table below. Pins designated should be in the closed position.

CPU SPEED SELECTION (AM K5, CON’T)

CPU speed

Clock speed

Multiplier

JP10

JP11

JP12

75MHz

50MHz

1.5x

2 & 3

1 & 2

1 & 3

90MHz

60MHz

1.5x

2 & 3

1 & 2

1 & 3

100MHz

66MHz

1.5x

2 & 3

1 & 2

1 & 3

120MHz

60MHz

1.5x

*

*

*

133MHz

66MHz

1.5x

*

*

*

150MHz

60MHz

2x

*

*

*

166MHz

66MHz

2x

*

*

*

Note: * = See AMD voltage table below. Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL STD)

CPU speed

Clock speed

Multiplier

JP5

JP7

JP8

75MHz

50MHz

1.5x

Open

1 & 2, 3 & 4, 5 & 6

Open

90MHz

60MHz

1.5x

3 & 4

1 & 2, 3 & 4, 5 & 6

Open

100MHz

66MHz

1.5x

1 & 2

1 & 2, 3 & 4, 5 & 6

Open

120MHz

60MHz

2x

3 & 4

1 & 2, 3 & 4, 5 & 6

1 & 2

133MHz

66MHz

2x

1 & 2

1 & 2, 3 & 4, 5 & 6

1 & 2

150MHz

60MHz

2.5x

3 & 4

1 & 2, 3 & 4, 5 & 6

1 & 2, 3 & 4

166MHz

66MHz

2.5x

1 & 2

1 & 2, 3 & 4, 5 & 6

1 & 2, 3 & 4

200MHz

66MHz

3x

1 & 2

1 & 2, 3 & 4, 5 & 6

3 & 4

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL STD, CON’T)

CPU speed

Clock speed

Multiplier

JP10

JP11

JP12

75MHz

50MHz

1.5x

2 & 3

1 & 2

1 & 3

90MHz

60MHz

1.5x

2 & 3

1 & 2

1 & 3

100MHz

66MHz

1.5x

2 & 3

1 & 2

1 & 3

120MHz

60MHz

2x

2 & 3

1 & 2

1 & 3

133MHz

66MHz

2x

2 & 3

1 & 2

1 & 3

150MHz

60MHz

2.5x

2 & 3

1 & 2

1 & 3

166MHz

66MHz

2.5x

2 & 3

1 & 2

1 & 3

200MHz

66MHz

3x

2 & 3

1 & 2

1 & 3

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL VRE)

CPU speed

Clock speed

Multiplier

JP5

JP7

JP8

75MHz

50MHz

1.5x

Open

1 & 2, 3 & 4, 5 & 6

Open

90MHz

60MHz

1.5x

3 & 4

1 & 2, 3 & 4, 5 & 6

Open

100MHz

66MHz

1.5x

1 & 2

1 & 2, 3 & 4, 5 & 6

Open

120MHz

60MHz

2x

3 & 4

1 & 2, 3 & 4, 5 & 6

1 & 2

133MHz

66MHz

2x

1 & 2

1 & 2, 3 & 4, 5 & 6

1 & 2

150MHz

60MHz

2.5x

3 & 4

1 & 2, 3 & 4, 5 & 6

1 & 2, 3 & 4

166MHz

66MHz

2.5x

1 & 2

1 & 2, 3 & 4, 5 & 6

1 & 2, 3 & 4

200MHz

66MHz

3x

1 & 2

1 & 2, 3 & 4, 5 & 6

3 & 4

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL VRE, CON’T)

CPU speed

Clock speed

Multiplier

JP10

JP11

JP12

75MHz

50MHz

1.5x

1 & 2

1 & 2

1 & 3

90MHz

60MHz

1.5x

1 & 2

1 & 2

1 & 3

100MHz

66MHz

1.5x

1 & 2

1 & 2

1 & 3

120MHz

60MHz

2x

1 & 2

1 & 2

1 & 3

133MHz

66MHz

2x

1 & 2

1 & 2

1 & 3

150MHz

60MHz

2.5x

1 & 2

1 & 2

1 & 3

166MHz

66MHz

2.5x

1 & 2

1 & 2

1 & 3

200MHz

66MHz

3x

1 & 2

1 & 2

1 & 3

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL MMX)

CPU speed

Clock speed

Multiplier

JP5

JP7

JP8

180MHz

60MHz

3x

3 & 4

Open

3 & 4

200MHz

66MHz

3x

1 & 2

Open

3 & 4

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL MMX, CON’T)

CPU speed

Clock speed

Multiplier

JP10

JP11

JP12

180MHz

60MHz

3x

2 & 3

2 & 3

1 & 3

200MHz

66MHz

3x

2 & 3

2 & 3

1 & 3

Note: Pins designated should be in the closed position.

CPU VOLTAGE SELECTION (SELECT AMD ONLY)

Voltage

JP7

JP10

JP11

JP12

B

1 & 2, 3 & 4, 5 & 6

1 & 2

1 & 2

1 & 3

C

1 & 2, 3 & 4, 5 & 6

2 & 3

1 & 2

1 & 3

F

1 & 2, 3 & 4, 5 & 6

2 & 3

1 & 2

1 & 3

H

Open

2 & 3

2 & 3

4 & 6

J

Open

2 & 3

2 & 3

2 & 4

K

Open

2 & 3

2 & 3

1 & 3

Note: Pins designated should be in the closed position.
