OCEAN INFORMATION SYSTEMS, INC.

HIPPO 15 486

Processor

CX486S/80486SX/SL80486SX/CX486DX/TI486DX/486BL/UMCU5S/ AM486DXL/80486DX/SL80486DX/AM486DX2/(SL)AM486DX2/ UMCU5DS/80486DX2/SL80486DX2/AM486DX4/(SL)AM486DX4/ 80486DX4/P24D/P24T/CX5X86/AMK5

Processor Speed

25/33/40/50(internal)/50/66(internal)/75(internal)/80(internal)/ 100(internal)/120(internal)MHz

Chip Set

Unidentified

Video Chip Set

None

Maximum Onboard Memory

256MB

Maximum Video Memory

None

Cache

128/256/512KB

BIOS

Unidentified

Dimensions

330mm x 218mm

I/O Options

32-bit PCI slots (3), floppy drive interface, game port, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2)

NPU Options

None

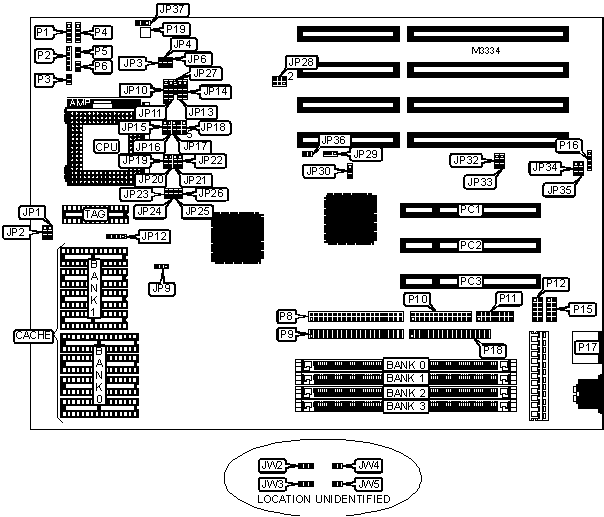

CONNECTIONS

Function

Label

Function

Label

Speaker

P1

Game port

P11

Power LED & keylock

P2

Serial port 2

P12

Reset switch

P3

Serial port 1

P15

IDE interface LED

P4

External battery

P16

Turbo LED

P5

PS/2 mouse port

P17

Turbo switch

P6

Floppy drive interface

P18

IDE interface 2

P8

Chassis fan power

P19

IDE interface 1

P9

32-bit PCI slots

PC1 - PC3

Parallel port

P10



USER CONFIGURABLE SETTINGS

Setting

Label

Position

»

Factory configured - do not alter

JP20

Pins 2 & 3 closed

»

Factory configured - do not alter

JP26

Pins 1 & 2 closed



Jumper information unavailable

JP27

N/A

»

Factory configured - do not alter

JP30

Pins 2 & 3 closed

»

Factory configured - do not alter

JP32

Pins 1 & 2 closed



Jumper information unavailable

JP34

N/A



Battery type select internal

JP35

Pins 2 & 3 closed



Battery type select external

JP35

Pins 1 & 2 closed

»

Factory configured - do not alter

JP36

Open



Jumper information unavailable

JP37

N/A

»

Factory configured - do not alter

JW2

Pins 1 & 2 closed

»

Factory configured - do not alter

JW3

Pins 1 & 2 closed

»

Factory configured - do not alter

JW4

Open

»

Factory configured - do not alter

JW5

Open

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

4MB

(1) 1M x 36

None

None

None

8MB

(1) 2M x 36

None

None

None

8MB

(1) 1M x 36

(1) 1M x 36

None

None

12MB

(1) 1M x 36

(1) 1M x 36

(1) 1M x 36

None

12MB

(1) 1M x 36

None

(1) 2M x 36

None

16MB

(1) 1M x 36

(1) 1M x 36

(1) 1M x 36

(1) 1M x 36

16MB

(1) 1M x 36

(1) 1M x 36

(1) 2M x 36

None

16MB

(1) 2M x 36

(1) 2M x 36

None

None

16MB

(1) 4M x 36

None

None

None

20MB

(1) 1M x 36

None

(1) 4M x 36

None

20MB

(1) 2M x 36

(1) 2M x 36

(1) 1M x 36

None

24MB

(1) 1M x 36

(1) 1M x 36

(1) 4M x 36

None

24MB

(1) 2M x 36

None

(1) 4M x 36

None

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

Bank 2

Bank 3

24MB

(1) 2M x 36

(1) 2M x 36

(1) 2M x 36

None

32MB

(1) 4M x 36

(1) 4M x 36

None

None

32MB

(1) 2M x 36

(1) 2M x 36

(1) 2M x 36

(1) 2M x 36

36MB

(1) 4M x 36

(1) 4M x 36

(1) 1M x 36

None

40MB

(1) 4M x 36

(1) 4M x 36

(1) 2M x 36

None

40MB

(1) 1M x 36

(1) 1M x 36

(1) 4M x 36

(1) 4M x 36

48MB

(1) 4M x 36

(1) 4M x 36

(1) 4M x 36

None

48MB

(1) 8M x 36

None

(1) 4M x 36

None

64MB

(1) 4M x 36

(1) 4M x 36

(1) 4M x 36

(1) 4M x 36

64MB

(1) 4M x 36

(1) 4M x 36

(1) 8M x 36

None

64MB

(1) 8M x 36

(1) 8M x 36

None

None

80MB

(1) 8M x 36

(1) 8M x 36

(1) 4M x 36

None

96MB

(1) 4M x 36

(1) 4M x 36

(1) 16M x 36

None

96MB

(1) 8M x 36

None

(1) 16M x 36

None

128MB

(1) 8M x 36

(1) 8M x 36

(1) 8M x 36

(1) 8M x 36

144MB

(1) 16M x 36

(1) 16M x 36

(1) 4M x 36

None

160MB

(1) 16M x 36

(1) 16M x 36

(1) 8M x 36

None

192MB

(1) 16M x 36

(1) 16M x 36

(1) 8M x 36

(1) 8M x 36

256MB

(1) 16M x 36

(1) 16M x 36

(1) 16M x 36

(1) 16M x 36

CACHE CONFIGURATION

Size

Bank 0

Bank 1

TAG

128KB

(4) 32K x 8

None

(1) 32K x 8

256KB (A)

(4) 64K x 8

None

None

256KB(B)

(4) 32K x 8

(4) 32K x 8

(1) 32K x 8

512KB

(4) 128K x 8

None

(1) 32K x 8

CACHE JUMPER CONFIGURATION

Size

JP9

JP12

128KB

Pins 2 & 3 closed

Open

256KB (A)

Pins 2 & 3 closed

Pins 1 & 2 closed

256KB (B)

Pins 1 & 2 closed

Pins 1 & 2 closed

512KB

Pins 2 & 3 closed

Pins 1 & 2, 3 & 4 closed

CPU SPEED SELECTION

Speed

JP28

25MHz

Pins 5 & 6 closed

33MHz

Pins 1 & 2, 3 & 4, 5 & 6 closed

40MHz

Pins 3 & 4, 5 & 6 closed

50iMHz

Pins 5 & 6 closed

50MHz

Pins 1 & 2 closed

66iMHz

Pins 1 & 2, 3 & 4, 5 & 6 closed

75iMHz

Pins 5 & 6 closed

80iMHz

Pins 3 & 4, 5 & 6 closed

100iMHz

Pins 1 & 2, 3 & 4, 5 & 6 closed

120iMHz

Pins 3 & 4, 5 & 6 closed

CPU TYPE SELECTION

Type

JP1

JP2

JP10

JP11

JP13

CX486S

1 & 2

2 & 3

1 & 2, 3 & 4

2 & 3

Open

80486SX

1 & 2

1 & 2

Open

Open

Open

SL80486SX

1 & 2

1 & 2

2 & 3, 4 & 5

Open

Open

CX486DX

1 & 2

2 & 3

1 & 2, 3 & 4

2 & 3

3 & 4

TI486DX

1 & 2

2 & 3

1 & 2, 3 & 4

2 & 3

3 & 4

486 BL

1 & 2

2 & 3

1 & 2, 3 & 4

2 & 3

3 & 4

UMC U5S

2 & 3

1 & 2

Open

3 & 4

1 & 2, 3 & 4

AM486DXL

2 & 3

1 & 2

Open

3 & 4

1 & 2, 3 & 4

80486DX

1 & 2

1 & 2

Open

Open

3 & 4

SL80486DX

1 & 2

1 & 2

2 & 3, 4 & 5

Open

3 & 4

AM486DX2

2 & 3

1 & 2

Open

3 & 4

1 & 2, 3 & 4

(SL)AM486DX2

1 & 2

1 & 2

2 & 3, 4 & 5

Open

3 & 4

UMC U5DS

2 & 3

1 & 2

Open

3 & 4

1 & 2, 3 & 4

80486DX2

1 & 2

1 & 2

Open

Open

3 & 4

SL80486DX2

1 & 2

1 & 2

2 & 3, 4 & 5

Open

3 & 4

AM486DX4

2 & 3

1 & 2

Open

3 & 4

1 & 2, 3 & 4

(SL)AM486DX4

1 & 2

1 & 2

2 & 3, 4 & 5

Open

3 & 4

80486DX4

1 & 2

1 & 2

2 & 3, 4 & 5

Open

3 & 4

P24D

1 & 2

1 & 2

2 & 3, 4 & 5

Open

3 & 4

P24T

1 & 2

1 & 2

2 & 3, 4 & 5

1 & 2

2 & 3

CX5X86

1 & 2

1 & 2

2 & 3, 4 & 5

Open

3 & 4

AM5X86

1 & 2

1 & 2

2 & 3, 4 & 5

Open

3 & 4

Note: Pins designated should be in the closed position.

CPU TYPE SELECTION (CON’T)

Type

JP14

JP15

JP16

JP17

JP18

CX486S

2 & 3

Open

1 & 2

2 & 3

3 & 4

80486SX

2 & 3

Open

Open

Open

1 & 2

SL80486SX

2 & 3

Open

Open

Open

3 & 4

CX486DX

1 & 2, 3 & 4

Open

1 & 2

2 & 3

3 & 4

TI486DX

1 & 2, 3 & 4

Open

1 & 2

2 & 3

3 & 4

486 BL

1 & 2, 3 & 4

Open

1 & 2

2 & 3

3 & 4

UMC U5S

2 & 3

Open

Open

Open

1 & 2

AM486DXL

1 & 2, 3 & 4

Open

Open

Open

1 & 2

80486DX

1 & 2, 3 & 4

Open

Open

Open

1 & 2

SL80486DX

1 & 2, 3 & 4

Open

Open

Open

3 & 4

AM486DX2

1 & 2, 3 & 4

1 & 2

Open

Open

1 & 2

(SL)AM486DX2

1 & 2, 3 & 4

2 & 3

Open

Open

3 & 4

UMC U5DS

1 & 2, 3 & 4

Open

Open

Open

1 & 2

80486DX2

1 & 2, 3 & 4

Open

Open

Open

1 & 2

SL80486DX2

1 & 2, 3 & 4

Open

Open

Open

3 & 4

AM486DX4

1 & 2, 3 & 4

Open

Open

Open

1 & 2

(SL)AM486DX4

1 & 2, 3 & 4

2 & 3

Open

Open

3 & 4

80486DX4

1 & 2, 3 & 4

Open

Open

Open

3 & 4

P24D

1 & 2, 3 & 4

2 & 3

Open

Open

3 & 4

P24T

1 & 2, 3 & 4

Open

2 & 3

1 & 2

3 & 4, 5 & 6

CX5X86

1 & 2, 3 & 4

Open

Open

Open

3 & 4

AM5X86

1 & 2, 3 & 4

2 & 3

Open

Open

3 & 4

Note: Pins designated should be in the closed position.

CPU TYPE SELECTION (CON’T)

Type

JP21

JP22

JP23

JP24

JP25

CX486S

2 & 3

1 & 2

Open

Open

Open

80486SX

Open

Open

Open

Open

Open

SL80486SX

2 & 3

2 & 3

Open

Open

Open

CX486DX

2 & 3

1 & 2

Open

Open

Open

TI486DX

2 & 3

1 & 2

Open

Open

Open

486 BL

2 & 3

1 & 2

Open

Open

Open

UMC U5S

1 & 2

Open

Open

Open

Open

AM486DXL

1 & 2

Open

Open

Open

Open

80486DX

Open

Open

Open

Open

Open

SL80486DX

2 & 3

2 & 3

Open

Open

Open

AM486DX2

1 & 2

Open

Open

Open

Open

(SL)AM486DX2

2 & 3

2 & 3

Open

Open

1 & 2

UMC U5DS

1 & 2

Open

Open

Open

Open

80486DX2

Open

Open

Open

Open

Open

SL80486DX2

2 & 3

2 & 3

Open

Open

Open

AM486DX4

1 & 2

Open

Open

Open

Open

(SL)AM486DX4

2 & 3

2 & 3

Open

Open

1 & 2

80486DX4

2 & 3

2 & 3

Open

Open

Open

P24D

2 & 3

2 & 3

1 & 2

1 & 2

1 & 2

P24T

2 & 3

2 & 3

Open

Open

Open

CX5X86

2 & 3

2 & 3

Open

1 & 2

1 & 2

AM5X86

2 & 3

2 & 3

1 & 2

1 & 2

1 & 2

Note: Pins designated should be in the closed position.

CPU MULTIPLIER SELECTION (80486DX4)

Multiplier

JP19

2x

Pins 2 & 3 closed

2.5x

Pins 1 & 2 closed

3x

Open

CPU MULTIPLIER SELECTION (AM486DX4)

Multiplier

JP19

2x

Pins 2 & 3 closed

3x

Open

CPU MULTIPLIER SELECTION (AM5X86)

Multiplier

JP19

4X

Pins 2 & 3 closed

CPU VOLTAGE SELECTION

Voltage

JP3

JP4

JP6

3.45v/5v (auto)

Pins 1 & 2 closed

Open

Open

3.45v (fixed)

Open

Open

Open

3.6v (fixed)

Open

Open

Pins 1 & 2 closed

5v (fixed)

Open

Pins 1 & 2 closed

Open

DMA CHANNEL SELECTION

Channel

JP29

JP33

1

Pins 1 & 2 closed

Pins 2 & 3 closed

3

Pins 2 & 3 closed

Pins 1 & 2 closed
