OLIVETTI

M486

Processor

80486DX/i860

Processor Speed

25MHz

Chip Set

C & T

Max. Onboard DRAM

64MB

Cache

None

BIOS

Olivetti

Dimensions

330mm x 218mm

I/O Options

Parallel port, PS/2 mouse port, serial port

NPU Options

4167

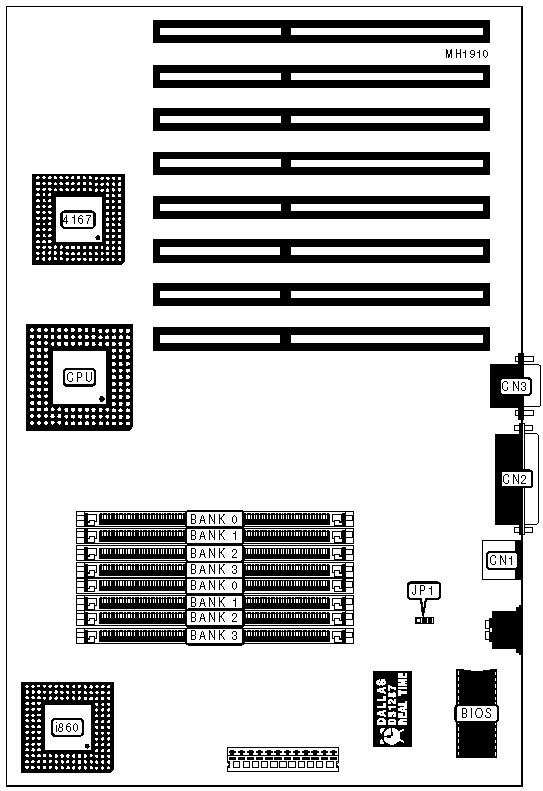

CONNECTIONS

Purpose

Location

Purpose

Location

PS/2 mouse port

CN1

Serial port

CN3

Parallel port

CN2





USER CONFIGURABLE SETTINGS

Function

Jumper

Position

»

Password disabled

JP1

Closed



Password enabled

JP1

Open

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

2MB

(2) 256K x 36

NONE

NONE

NONE

4MB

(2) 256K x 36

(2) 256K x 36

NONE

NONE

6MB

(2) 256K x 36

(2) 256K x 36

(2) 256K x 36

NONE

8MB

(2) 256K x 36

(2) 256K x 36

(2) 256K x 36

(2) 256K x 36

8MB

(2) 1M x 36

NONE

NONE

NONE

10MB

(2) 1M x 36

(2) 256K x 36

NONE

NONE

12MB

(2) 1M x 36

(2) 256K x 36

(2) 256K x 36

NONE

14MB

(2) 1M x 36

(2) 256K x 36

(2) 256K x 36

(2) 256K x 36

16MB

(2) 1M x 36

(2) 1M x 36

NONE

NONE

18MB

(2) 1M x 36

(2) 1M x 36

(2) 256K x 36

NONE

20MB

(2) 1M x 36

(2) 1M x 36

(2) 256K x 36

(2) 256K x 36

24MB

(2) 1M x 36

(2) 1M x 36

(2) 1M x 36

NONE

26MB

(2) 1M x 36

(2) 1M x 36

(2) 1M x 36

(2) 256K x 36

28MB

(2) 1M x 36

(2) 1M x 36

(2) 1M x 36

(2) 2M x 36

32MB

(2) 4M x 36

NONE

NONE

NONE

34MB

(2) 4M x 36

(2) 256K x 36

NONE

NONE

36MB

(2) 4M x 36

(2) 256K x 36

(2) 256K x 36

NONE

38MB

(2) 4M x 36

(2) 256K x 36

(2) 256K x 36

(2) 256K x 36

40MB

(2) 4M x 36

(2) 1M x 36

NONE

NONE

44MB

(2) 4M x 36

(2) 1M x 36

(2) 256K x 36

(2) 256K x 36

48MB

(2) 4M x 36

(2) 1M x 36

(2) 1M x 36

NONE

50MB

(2) 4M x 36

(2) 1M x 36

(2) 1M x 36

(2) 256K x 36

58MB

(2) 4M x 36

(2) 1M x 36

(2) 1M x 36

(2) 1M x 36

64MB

(2) 4M x 36

(2) 4M x 36

NONE

NONE
