INFORMTECH INTERNATIONAL, INC.

IT486SF

Processor

80486DX

Processor Speed

25/33MHz

Chip Set

OPTI

Max. Onboard DRAM

32MB

Cache

None

BIOS

Phoenix

Dimensions

330mm x 218mm

I/O Options

None

NPU Options

4167

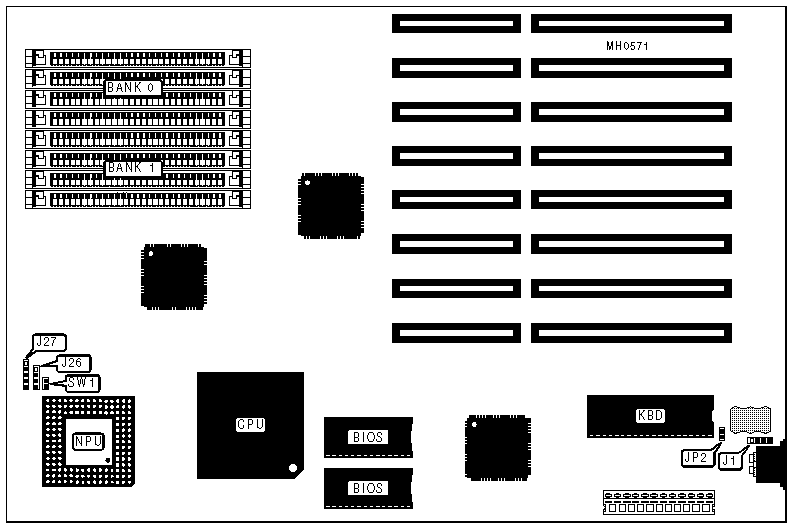

CONNECTIONS

Purpose

Location

Purpose

Location

External battery

J1

Power LED & keylock

J27

Speaker

J26

Reset switch

SW1

USER CONFIGURABLE SETTINGS

Function

Jumper

Position

»

NPU disabled

JP2

Open



NPU enabled

JP2

Closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

1MB

(4) 256K x 9

NONE

2MB

(4) 256K x 9

(4) 256K x 9

4MB

(4) 1M x 9

NONE

5MB

(4) 256K x 9

(4) 1M x 9

8MB

(4) 1M x 9

(4) 1M x 9

16MB

(4) 4M x 9

NONE

32MB

(4) 4M x 9

(4) 4M x 9
