EFA CORPORATION
586APCI
|
Processor |
Pentium |
|
Processor Speed |
50/60/66MHz |
|
Chip Set |
Intel |
|
Max. Onboard DRAM |
512MB |
|
Cache |
256/512/1024KB |
|
BIOS |
Award |
|
Dimensions |
330mm x 218mm |
|
I/O Options |
32-bit PCI slots (4), PS/2 mouse interface |
|
NPU Options |
None |
|

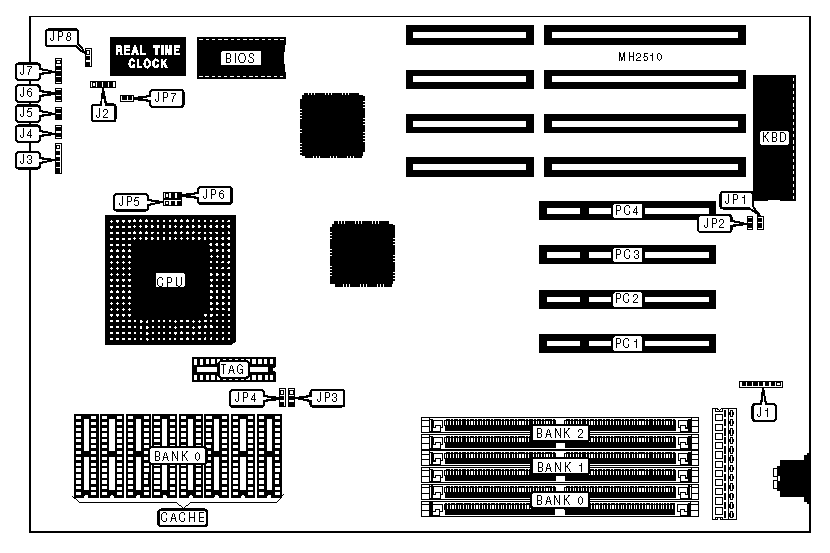

CONNECTIONS | |||
|
Purpose |
Location |
Purpose |
Location |
|
Auxiliary keyboard & PS/2 mouse |
J1 |
Turbo LED |
J5 |
|
External battery |
J2 |
Turbo switch |
J6 |
|
Power LED & keylock |
J3 |
Speaker |
J7 |
|
Reset switch |
J4 |
32-bit PCI slots |
PC1 - PC4 |
|
USER CONFIGURABLE SETTINGS | |||
|
Function |
Jumper |
Position | |
|
» |
Monitor type select color |
JP1 |
Closed |
|
Monitor type select monochrome |
JP1 |
Open | |
|
» |
Factory configured - do not alter |
JP2 |
Open |
|
» |
CMOS memory normal operation |
JP7 |
Closed |
|
CMOS memory clear |
JP7 |
Open | |
|
» |
BIOS type select EPROM |
JP8 |
pins 1 & 2 closed |
|
BIOS type select flash BIOS |
JP8 |
pins 2 & 3 closed | |
|
DRAM CONFIGURATION | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
2MB |
(2) 256K x 36 |
NONE |
NONE |
|
4MB |
(2) 256K x 36 |
(2) 256K x 36 |
NONE |
|
4MB |
(2) 512K x 36 |
NONE |
NONE |
|
6MB |
(2) 256K x 36 |
(2) 512K x 36 |
NONE |
|
6MB |
(2) 512K x 36 |
(2) 256K x 36 |
NONE |
|
6MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
8MB |
(2) 512K x 36 |
(2) 512K x 36 |
NONE |
|
8MB |
(2) 1M x 36 |
NONE |
NONE |
|
8MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 256K x 36 |
|
8MB |
(2) 512K x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
10MB |
(2) 256K x 36 |
(2) 1M x 36 |
NONE |
|
10MB |
(2) 1M x 36 |
(2) 256K x 36 |
NONE |
|
10MB |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 256K x 36 |
|
12MB |
(2) 512K x 36 |
(2) 1M x 36 |
NONE |
|
12MB |
(2) 1M x 36 |
(2) 512K x 36 |
NONE |
|
12MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 1M x 36 |
|
12MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
12MB |
(2) 1M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
14MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
14MB |
(2) 512K x 36 |
(2) 256K x 36 |
(2) 1M x 36 |
|
14MB |
(2) 512K x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
14MB |
(2) 1M x 36 |
(2) 512K x 36 |
(2) 256K x 36 |
|
16MB |
(2) 1M x 36 |
(2) 1M x 36 |
NONE |
|
16MB |
(2) 2M x 36 |
NONE |
NONE |
|
16MB |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
18MB |
(2) 256K x 36 |
(2) 2M x 36 |
NONE |
|
18MB |
(2) 2M x 36 |
(2) 256K x 36 |
NONE |
|
18MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
18MB |
(2) 1M x 36 |
(2) 256K x 36 |
(2) 1M x 36 |
|
18MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
20MB |
(2) 512K x 36 |
(2) 2M x 36 |
NONE |
|
20MB |
(2) 2M x 36 |
(2) 512K x 36 |
NONE |
|
20MB |
(2) 256K x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
20MB |
(2) 512K x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
20MB |
(2) 1M x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
20MB |
(2) 2M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
22MB |
(2) 512K x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
22MB |
(2) 2M x 36 |
(2) 512K x 36 |
(2) 256K x 36 |
|
24MB |
(2) 1M x 36 |
(2) 2M x 36 |
NONE |
|
24MB |
(2) 2M x 36 |
(2) 1M x 36 |
NONE |
|
24MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
26MB |
(2) 256K x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
26MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
26MB |
(2) 2M x 36 |
(2) 256K x 36 |
(2) 1M x 36 |
|
26MB |
(2) 2M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
28MB |
(2) 512K x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
28MB |
(2) 2M x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
32MB |
(2) 2M x 36 |
(2) 2M x 36 |
NONE |
|
32MB |
(2) 4M x 36 |
NONE |
NONE |
|
32MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
32MB |
(2) 2M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
34MB |
(2) 256K x 36 |
(2) 4M x 36 |
NONE |
|
34MB |
(2) 4M x 36 |
(2) 256K x 36 |
NONE |
|
34MB |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
36MB |
(2) 512K x 36 |
(2) 4M x 36 |
NONE |
|
36MB |
(2) 4M x 36 |
(2) 512K x 36 |
NONE |
|
36MB |
(2) 256K x 36 |
(2) 256K x 36 |
(2) 4M x 36 |
|
36MB |
(2) 256K x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
36MB |
(2) 4M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
38MB |
(2) 256K x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
38MB |
(2) 512K x 36 |
(2) 256K x 36 |
(2) 4M x 36 |
|
38MB |
(2) 512K x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
38MB |
(2) 4M x 36 |
(2) 512K x 36 |
(2) 256K x 36 |
|
40MB |
(2) 1M x 36 |
(2) 4M x 36 |
NONE |
|
40MB |
(2) 4M x 36 |
(2) 1M x 36 |
NONE |
|
40MB |
(2) 512K x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
40MB |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
42MB |
(2) 256K x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
42MB |
(2) 256K x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
42MB |
(2) 1M x 36 |
(2) 256K x 36 |
(2) 4M x 36 |
|
42MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
42MB |
(2) 4M x 36 |
(2) 256K x 36 |
(2) 1M x 36 |
|
42MB |
(2) 4M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
44MB |
(2) 512K x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
44MB |
(2) 512K x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
44MB |
(2) 1M x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
44MB |
(2) 4M x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
48MB |
(2) 2M x 36 |
(2) 4M x 36 |
NONE |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
48MB |
(2) 4M x 36 |
(2) 2M x 36 |
NONE |
|
48MB |
(2) 1M x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
48MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
48MB |
(2) 4M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
50MB |
(2) 256K x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
50MB |
(2) 2M x 36 |
(2) 256K x 36 |
(2) 4M x 36 |
|
50MB |
(2) 2M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
50MB |
(2) 4M x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
52MB |
(2) 512K x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
52MB |
(2) 2M x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
56MB |
(2) 1M x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
56MB |
(2) 2M x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
56MB |
(2) 2M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
56MB |
(2) 4M x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
64MB |
(2) 4M x 36 |
(2) 4M x 36 |
NONE |
|
64MB |
(2) 8M x 36 |
NONE |
NONE |
|
64MB |
(2) 2M x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
66MB |
(2) 256K x 36 |
(2) 8M x 36 |
NONE |
|
66MB |
(2) 8M x 36 |
(2) 256K x 36 |
NONE |
|
66MB |
(2) 256K x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
66MB |
(2) 4M x 36 |
(2) 256K x 36 |
(2) 4M x 36 |
|
66MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
68MB |
(2) 512K x 36 |
(2) 8M x 36 |
NONE |
|
68MB |
(2) 8M x 36 |
(2) 512K x 36 |
NONE |
|
68MB |
(2) 256K x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
68MB |
(2) 512K x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
68MB |
(2) 4M x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
68MB |
(2) 8M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
70MB |
(2) 512K x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
70MB |
(2) 8M x 36 |
(2) 512K x 36 |
(2) 256K x 36 |
|
72MB |
(2) 1M x 36 |
(2) 8M x 36 |
NONE |
|
72MB |
(2) 8M x 36 |
(2) 1M x 36 |
NONE |
|
72MB |
(2) 1M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 4M x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
72MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
74MB |
(2) 256K x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
74MB |
(2) 1M x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
74MB |
(2) 8M x 36 |
(2) 256K x 36 |
(2) 1M x 36 |
|
74MB |
(2) 8M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
76MB |
(2) 512K x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
76MB |
(2) 8M x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
80MB |
(2) 2M x 36 |
(2) 8M x 36 |
NONE |
|
80MB |
(2) 8M x 36 |
(2) 2M x 36 |
NONE |
|
80MB |
(2) 1M x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
80MB |
(2) 2M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
80MB |
(2) 4M x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
80MB |
(2) 8M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
82MB |
(2) 2M x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
82MB |
(2) 8M x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
88MB |
(2) 2M x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
88MB |
(2) 8M x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
96MB |
(2) 4M x 36 |
(2) 8M x 36 |
NONE |
|
96MB |
(2) 8M x 36 |
(2) 4M x 36 |
NONE |
|
96MB |
(2) 4M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
97MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
98MB |
(2) 256K x 36 |
(2) 8M x 36 |
(2) 4M x 36 |
|
98MB |
(2) 4M x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
98MB |
(2) 8M x 36 |
(2) 256K x 36 |
(2) 4M x 36 |
|
100MB |
(2) 512K x 36 |
(2) 8M x 36 |
(2) 4M x 36 |
|
100MB |
(2) 8M x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
104MB |
(2) 1M x 36 |
(2) 8M x 36 |
(2) 4M x 36 |
|
104MB |
(2) 4M x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
104MB |
(2) 8M x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
104MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
112MB |
(2) 2M x 36 |
(2) 8M x 36 |
(2) 4M x 36 |
|
112MB |
(2) 8M x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 8M x 36 |
NONE |
|
128MB |
(2) 16M x 36 |
NONE |
NONE |
|
128MB |
(2) 4M x 36 |
(2) 8M x 36 |
(2) 4M x 36 |
|
128MB |
(2) 8M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
130MB |
(2) 256K x 36 |
(2) 16M x 36 |
NONE |
|
130MB |
(2) 16M x 36 |
(2) 256K x 36 |
NONE |
|
130MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
132MB |
(2) 512K x 36 |
(2) 16M x 36 |
NONE |
|
132MB |
(2) 16M x 36 |
(2) 512K x 36 |
NONE |
|
132MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
132MB |
(2) 16M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
134MB |
(2) 512K x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
134MB |
(2) 16M x 36 |
(2) 512K x 36 |
(2) 256K x 36 |
|
136MB |
(2) 1M x 36 |
(2) 16M x 36 |
NONE |
|
136MB |
(2) 16M x 36 |
(2) 1M x 36 |
NONE |
|
136MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
138MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
138MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
138MB |
(2) 16M x 36 |
(2) 256K x 36 |
(2) 1M x 36 |
|
138MB |
(2) 16M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
140MB |
(2) 512K x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
140MB |
(2) 16M x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
144MB |
(2) 2M x 36 |
(2) 16M x 36 |
NONE |
|
144MB |
(2) 16M x 36 |
(2) 2M x 36 |
NONE |
|
144MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
144MB |
(2) 16M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
145MB |
(2) 2M x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
146MB |
(2) 16M x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
152MB |
(2) 2M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
152MB |
(2) 16M x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
160MB |
(2) 4M x 36 |
(2) 16M x 36 |
NONE |
|
160MB |
(2) 16M x 36 |
(2) 4M x 36 |
NONE |
|
160MB |
(2) 8M x 36 |
(2) 8M x 36 |
(2) 4M x 36 |
|
161MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
161MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
162MB |
(2) 256K x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
162MB |
(2) 16M x 36 |
(2) 256K x 36 |
(2) 4M x 36 |
|
164MB |
(2) 512K x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
164MB |
(2) 16M x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
168MB |
(2) 1M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
168MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
168MB |
(2) 16M x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
168MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
176MB |
(2) 16M x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 4M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
192MB |
(2) 8M x 36 |
(2) 16M x 36 |
NONE |
|
192MB |
(2) 16M x 36 |
(2) 8M x 36 |
NONE |
|
192MB |
(2) 16M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
194MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
200MB |
(2) 8M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
200MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
222MB |
(2) 8M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
224MB |
(2) 16M x 36 |
(2) 8M x 36 |
(2) 4M x 36 |
|
256MB |
(2) 16M x 36 |
(2) 16M x 36 |
NONE |
|
256MB |
(2) 32M x 36 |
NONE |
NONE |
|
257MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
258MB |
(2) 256K x 36 |
(2) 32M x 36 |
NONE |
|
258MB |
(2) 32M x 36 |
(2) 256K x 36 |
NONE |
|
260MB |
(2) 512K x 36 |
(2) 32M x 36 |
NONE |
|
260MB |
(2) 32M x 36 |
(2) 512K x 36 |
NONE |
|
260MB |
(2) 256K x 36 |
(2) 32M x 36 |
(2) 256K x 36 |
|
260MB |
(2) 32M x 36 |
(2) 256K x 36 |
(2) 256K x 36 |
|
262MB |
(2) 512K x 36 |
(2) 32M x 36 |
(2) 256K x 36 |
|
262MB |
(2) 32M x 36 |
(2) 512K x 36 |
(2) 256K x 36 |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
264MB |
(2) 1M x 36 |
(2) 32M x 36 |
NONE |
|
264MB |
(2) 32M x 36 |
(2) 1M x 36 |
NONE |
|
264MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
265MB |
(2) 32M x 36 |
(2) 256K x 36 |
(2) 1M x 36 |
|
266MB |
(2) 256K x 36 |
(2) 32M x 36 |
(2) 1M x 36 |
|
266MB |
(2) 1M x 36 |
(2) 32M x 36 |
(2) 256K x 36 |
|
266MB |
(2) 32M x 36 |
(2) 1M x 36 |
(2) 256K x 36 |
|
268MB |
(2) 512K x 36 |
(2) 32M x 36 |
(2) 1M x 36 |
|
268MB |
(2) 32M x 36 |
(2) 512K x 36 |
(2) 1M x 36 |
|
272MB |
(2) 2M x 36 |
(2) 32M x 36 |
NONE |
|
272MB |
(2) 32M x 36 |
(2) 2M x 36 |
NONE |
|
272MB |
(2) 1M x 36 |
(2) 32M x 36 |
(2) 1M x 36 |
|
272MB |
(2) 32M x 36 |
(2) 1M x 36 |
(2) 1M x 36 |
|
274MB |
(2) 2M x 36 |
(2) 32M x 36 |
(2) 256K x 36 |
|
274MB |
(2) 32M x 36 |
(2) 2M x 36 |
(2) 256K x 36 |
|
280MB |
(2) 2M x 36 |
(2) 32M x 36 |
(2) 1M x 36 |
|
280MB |
(2) 32M x 36 |
(2) 2M x 36 |
(2) 1M x 36 |
|
288MB |
(2) 16M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
288MB |
(2) 4M x 36 |
(2) 32M x 36 |
NONE |
|
288MB |
(2) 32M x 36 |
(2) 4M x 36 |
NONE |
|
290MB |
(2) 256K x 36 |
(2) 32M x 36 |
(2) 4M x 36 |
|
290MB |
(2) 4M x 36 |
(2) 32M x 36 |
(2) 256K x 36 |
|
290MB |
(2) 32M x 36 |
(2) 256K x 36 |
(2) 4M x 36 |
|
290MB |
(2) 32M x 36 |
(2) 4M x 36 |
(2) 256K x 36 |
|
292MB |
(2) 512K x 36 |
(2) 32M x 36 |
(2) 4M x 36 |
|
292MB |
(2) 32M x 36 |
(2) 512K x 36 |
(2) 4M x 36 |
|
292MB |
(2) 32M x 36 |
(2) 4M x 36 |
(2) 1M x 36 |
|
296MB |
(2) 1M x 36 |
(2) 32M x 36 |
(2) 4M x 36 |
|
296MB |
(2) 4M x 36 |
(2) 32M x 36 |
(2) 1M x 36 |
|
296MB |
(2) 32M x 36 |
(2) 1M x 36 |
(2) 4M x 36 |
|
304MB |
(2) 2M x 36 |
(2) 32M x 36 |
(2) 4M x 36 |
|
304MB |
(2) 32M x 36 |
(2) 2M x 36 |
(2) 4M x 36 |
|
320MB |
(2) 8M x 36 |
(2) 32M x 36 |
NONE |
|
320MB |
(2) 32M x 36 |
(2) 8M x 36 |
NONE |
|
320MB |
(2) 4M x 36 |
(2) 32M x 36 |
(2) 4M x 36 |
|
320MB |
(2) 32M x 36 |
(2) 4M x 36 |
(2) 4M x 36 |
|
322MB |
(2) 8M x 36 |
(2) 32M x 36 |
(2) 256K x 36 |
|
322MB |
(2) 32M x 36 |
(2) 8M x 36 |
(2) 256K x 36 |
|
328MB |
(2) 8M x 36 |
(2) 32M x 36 |
(2) 1M x 36 |
|
328MB |
(2) 32M x 36 |
(2) 8M x 36 |
(2) 1M x 36 |
|
352MB |
(2) 8M x 36 |
(2) 32M x 36 |
(2) 4M x 36 |
|
352MB |
(2) 32M x 36 |
(2) 8M x 36 |
(2) 4M x 36 |
|
384MB |
(2) 16M x 36 |
(2) 32M x 36 |
NONE |
|
384MB |
(2) 32M x 36 |
(2) 16M x 36 |
NONE |
|
DRAM CONFIGURATION (CON’T) | |||
|
Size |
Bank 0 |
Bank 1 |
Bank 2 |
|
386MB |
(2) 16M x 36 |
(2) 32M x 36 |
(2) 256K x 36 |
|
386MB |
(2) 32M x 36 |
(2) 16M x 36 |
(2) 256K x 36 |
|
392MB |
(2) 16M x 36 |
(2) 32M x 36 |
(2) 1M x 36 |
|
392MB |
(2) 32M x 36 |
(2) 16M x 36 |
(2) 1M x 36 |
|
416MB |
(2) 16M x 36 |
(2) 32M x 36 |
(2) 4M x 36 |
|
416MB |
(2) 32M x 36 |
(2) 16M x 36 |
(2) 4M x 36 |
|
512MB |
(2) 32M x 36 |
(2) 32M x 36 |
NONE |
|
CACHE CONFIGURATION | ||
|
Size |
Bank 0 |
TAG |
|
256KB |
(8) 32K x 8 |
(1) 32K x 8 |
|
512KB |
(8) 64K x 8 |
(1) 32K x 8 |
|
1MB |
(8) 128K x 8 |
(1) 32K x 8 |
|
CACHE JUMPER CONFIGURATION | ||
|
Size |
JP3 |
JP4 |
|
256KB |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
512KB |
pins 2 & 3 closed |
pins 1 & 2 closed |
|
1MB |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
CPU SPEED CONFIGURATION | ||
|
Speed |
JP5 |
JP6 |
|
50MHz |
pins 1 & 2 closed |
pins 1 & 2 closed |
|
60MHz |
pins 2 & 3 closed |
pins 2 & 3 closed |
|
66MHz |
pins 2 & 3 closed |
pins 1 & 2 closed |
