FIRST INTERNATIONAL COMPUTER, INC.

PM-900

Processor

Pentium

Processor Speed

60/66MHz

Chip Set

Intel

Max. Onboard DRAM

192MB

Cache

256KB

BIOS

Award

Dimensions

330mm x 218mm

I/O Options

32-bit PCI local bus slots (3)

NPU Options

None

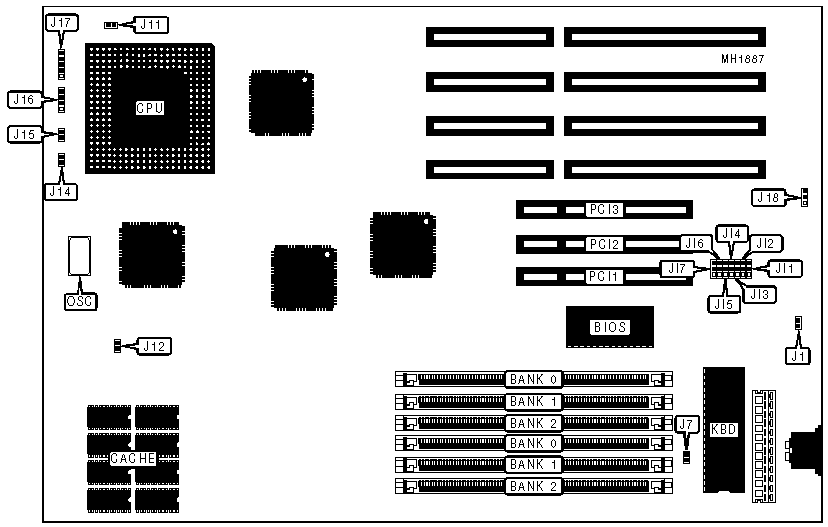

CONNECTIONS

Purpose

Location

Purpose

Location

Turbo LED

J14

32-bit PCI Local bus slot

PCI1

Reset switch

J15

32-bit PCI Local bus slot

PCI2

Speaker

J16

32-bit PCI Local bus slot

PCI3

Power LED & keylock

J17



USER CONFIGURABLE SETTINGS

Function

Jumper

Position

»

RTC reset (DS12887A only) disabled

J1

Open



RTC reset (DS12887A only) enabled

J1

Closed

»

CMOS memory normal operation

J7

Open



CMOS memory clear

J7

Closed

»

Internal write-back cache

J11

Open



Internal write-through cache

J11

Closed

»

CPU internal parity check disabled

J12

Open



CPU internal parity check enabled

J12

Closed

»

Factory configured - do not alter

J18

N/A

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 3

2MB

(2) 1M x 36

NONE

NONE

4MB

(2) 1M x 36

(2) 1M x 36

NONE

6MB

(2) 1M x 36

(2) 1M x 36

(2) 1M x 36

8MB

(2) 4M x 36

NONE

NONE

10MB

(2) 4M x 36

(2) 1M x 36

NONE

12MB

(2) 4M x 36

(2) 1M x 36

(2) 1M x 36

16MB

(2) 4M x 36

(2) 4M x 36

NONE

18MB

(2) 4M x 36

(2) 4M x 36

(2) 1M x 36

24MB

(2) 4M x 36

(2) 4M x 36

(2) 4M x 36

32MB

(2) 16M x 36

NONE

NONE

34MB

(2) 16M x 36

(2) 1M x 36

NONE

36MB

(2) 16M x 36

(2) 1M x 36

(2) 1M x 36

40MB

(2) 16M x 36

(2) 4M x 36

NONE

42MB

(2) 16M x 36

(2) 4M x 36

(2) 1M x 36

48MB

(2) 16M x 36

(2) 4M x 36

(2) 4M x 36

64MB

(2) 16M x 36

(2) 16M x 36

NONE

64MB

(2) 32M x 36

NONE

NONE

66MB

(2) 16M x 36

(2) 16M x 36

(2) 1M x 36

66MB

(2) 32M x 36

(2) 1M x 36

NONE

68MB

(2) 32M x 36

(2) 1M x 36

(2) 1M x 36

72MB

(2) 16M x 36

(2) 16M x 36

(2) 4M x 36

72MB

(2) 32M x 36

(2) 4M x 36

NONE

74MB

(2) 32M x 36

(2) 4M x 36

(2) 1M x 36

80MB

(2) 32M x 36

(2) 4M x 36

(2) 4M x 36

96MB

(2) 16M x 36

(2) 16M x 36

(2) 16M x 36

96MB

(2) 32M x 36

(2) 16M x 36

NONE

98MB

(2) 32M x 36

(2) 16M x 36

(2) 1M x 36

104MB

(2) 32M x 36

(2) 16M x 36

(2) 4M x 36

DRAM CONFIGURATION (CONT.)

Size

Bank 0

Bank 1

Bank 3

128MB

(2) 32M x 36

(2) 16M x 36

(2) 16M x 36

128MB

(2) 32M x 36

(2) 32M x 36

NONE

130MB

(2) 32M x 36

(2) 32M x 36

(2) 1M x 36

136MB

(2) 32M x 36

(2) 32M x 36

(2) 4M x 36

160MB

(2) 32M x 36

(2) 32M x 36

(2) 16M x 36

192MB

(2) 32M x 36

(2) 32M x 36

(2) 32M x 36

PCI1 IRQ CONFIGURATION

Jumper

IRQ

Setting



JI1

9

pins 1 & 2 closed



JI2

5

pins 1 & 2 closed



JI3

10

pins 1 & 2 closed



JI4

11

pins 1 & 2 closed



JI5

12

pins 1 & 2 closed



JI6

14

pins 1 & 2 closed



JI7

15

pins 1 & 2 closed

PCI2 & PCI3 IRQ CONFIGURATION

Jumper

IRQ

Setting



JI1

9

pins 2 & 3 closed



JI2

5

pins 2 & 3 closed



JI3

10

pins 2 & 3 closed



JI4

11

pins 2 & 3 closed



JI5

12

pins 2 & 3 closed



JI6

14

pins 2 & 3 closed



JI7

15

pins 2 & 3 closed

TECHNICAL NOTE

You may not use PCI1 when using PCI2 and PCI3.

TECHNICAL NOTE

To change between 60MHz and 66MHz, replace the Oscillator in OSC.
