DTK COMPUTER, INC.

PAM-0055I (VER. 2.10)

Processor

CX M1/AM K5/Pentium

Processor Speed

75/83/90/100/120/133/150/166/180/200MHz

Chip Set

Intel

Video Chip Set

None

Maximum Onboard Memory

256MB (EDO supported)

Maximum Video Memory

None

Cache

256/512KB

BIOS

AMI

Dimensions

265mm x 220mm

I/O Options

32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, serial ports (2), IR connector, PS/2 mouse interface

NPU Options

None

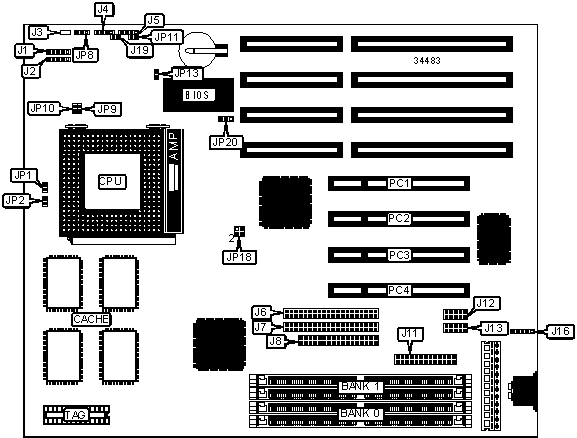

CONNECTIONS

Purpose

Location

Purpose

Location

IR connector

J1

Serial port 2

J12

Power LED & keylock

J2

Serial port 1

J13

Speaker

J4

PS/2 mouse interface

J16

IDE interface LED

J5

Turbo LED

J19

IDE interface 1

J6

Green PC connector

JP8

IDE interface 2

J7

Reset switch

JP11

Floppy drive interface

J8

32-bit PCI slots

PC1 - PC4

Parallel port

J11



USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured - do not alter

J3

Unidentified



Flash BIOS voltage select 5v

JP20

Pins 2 & 3 closed



Flash BIOS voltage select 12v

JP20

Pins 1 & 2 closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(2) 1M x 36

None

16MB

(2) 1M x 36

(2) 1M x 36

16MB

(2) 2M x 36

None

24MB

(2) 1M x 36

(2) 2M x 36

32MB

(2) 2M x 36

(2) 2M x 36

32MB

(2) 4M x 36

None

40MB

(2) 4M x 36

(2) 1M x 36

48MB

(2) 4M x 36

(2) 2M x 36

64MB

(2) 8M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

72MB

(2) 1M x 36

(2) 8M x 36

80MB

(2) 8M x 36

(2) 2M x 36

96MB

(2) 4M x 36

(2) 8M x 36

128MB

(2) 8M x 36

(2) 8M x 36

136MB

(2) 16M x 36

(2) 1M x 36

144MB

(2) 16M x 36

(2) 2M x 36

160MB

(2) 16M x 36

(2) 4M x 36

192MB

(2) 16M x 36

(2) 8M x 36

256MB

(2) 16M x 36

(2) 16M x 36

Note: Board accepts EDO memory. Banks are interchangeable.

CACHE CONFIGURATION

Size

Bank 0

Bank 1

TAG

256MB

(2) 32K x 32

None

(1) 8K x 8

512KB

(2) 32K x 32

(2) 32K x 32

(1) 16K/32K x 8

CPU SPEED SELECTION (CYRIX)

CPU speed

Clock speed

Multiplier

JP1

JP2

JP18

120MHz

60MHz

2x

Closed

Open

1 & 2, 3 & 4

133MHz

66MHz

2x

Closed

Open

Open

150MHz

60MHz

2x

Closed

Open

3 & 4

166MHz

66MHz

2x

Closed

Open

1 & 2

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (AMD)

CPU speed

Clock speed

Multiplier

JP1

JP2

JP18

75MHz

50MHz

1.5x

Open

Open

1 & 2, 3 & 4

90MHz

60MHz

1.5x

Open

Open

3 & 4

100MHz

66MHz

1.5x

Open

Open

1 & 2

120MHz

60MHz

1.5x

Open

Open

1 & 2

133MHz

66MHz

1.5x

Open

Open

3 & 4

150MHz

60MHz

2x

Closed

Open

3 & 4

166MHz

66MHz

2x

Closed

Open

1 & 2

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL)

CPU speed

Clock speed

Multiplier

JP1

JP2

JP18

75MHz

50MHz

1.5x

Open

Open

1 & 2, 3 & 4

90MHz

60MHz

1.5x

Open

Open

3 & 4

100MHz

66MHz

1.5x

Open

Open

1 & 2

120MHz

60MHz

2x

Closed

Open

3 & 4

133MHz

66MHz

2x

Closed

Open

1 & 2

150MHz

60MHz

2.5x

Closed

Closed

3 & 4

166MHz

66MHz

2.5x

Closed

Closed

1 & 2

180MHz

60MHz

3x

Open

Closed

3 & 4

200MHz

66MHz

3x

Open

Closed

1 & 2

Note: Pins designated should be in the closed position.

CPU VOLTAGE SELECTION

Voltage

JP9

JP10

3.4v

Open

Closed

3.5v

Closed

Open
