DIGITAL EQUIPMENT CORPORATION

CELEBRIS GL

Processor

Pentium

Processor Speed

90/100/120/133MHz

Chip Set

Intel

Video Chip Set

Matrox

Maximum Onboard Memory

128MB (EDO supported)

Maximum Video Memory

8MB

Cache

256/512KB

BIOS

Unidentified

Dimensions

330mm x 218mm

I/O Options

Ethernet 10Base5 connector, Ethernet 10BaseT connector, floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, VGA feature connector, VGA port, riser slot, cache slot, VRM connector, line in connector, speaker out connector, microphone connector, CD-ROM audio out

NPU Options

None

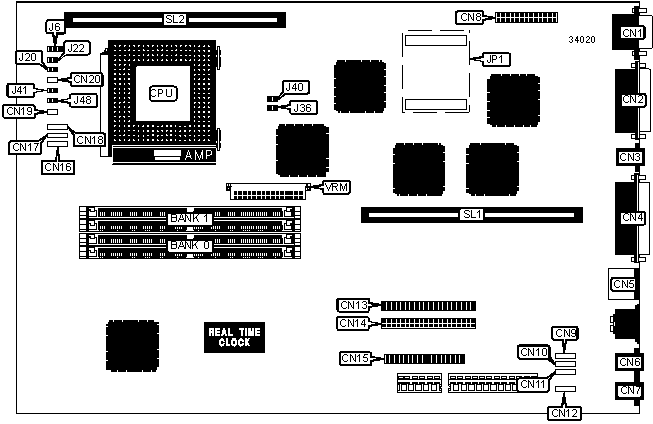

CONNECTIONS

Purpose

Location

Purpose

Location

VGA port

CN1

IDE interface 2

CN13

Ethernet 10Base2 connector

CN2

IDE interface 1

CN14

Ethernet 10BaseT connector

CN3

Floppy drive interface

CN15

Parallel port

CN4

Speaker

CN16

PS/2 mouse port

CN5

IDE active display

CN17

Line in connector

CN6

DC on switch

CN18

Speaker out connector

CN7

IDE interface LED

CN19

VGA feature connector

CN8

Chassis fan power

CN20

CD-ROM audio out

CN9

Riser slot

SL1

CD-ROM audio out

CN10

Cache slot

SL2

CD-ROM audio out

CN11

VRM connector

VRM

Microphone connector

CN12



USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Flash BIOS boot block disabled

J6

Pins 1 & 2 closed



Flash BIOS boot block enabled

J6

Pins 2 & 3 closed

»

Password normal operation

J20

Open



Password clear

J20

Closed

»

Flash BIOS normal operation

J22

Open



Flash BIOS recovery mode

J22

Closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(2) 1M x 32

None

16MB

(2) 2M x 32

None

16MB

(2) 1M x 32

(2) 1M x 32

24MB

(2) 1M x 32

(2) 2M x 32

32MB

(2) 4M x 32

None

32MB

(2) 2M x 32

(2) 2M x 32

40MB

(2) 1M x 32

(2) 4M x 32

48MB

(2) 2M x 32

(2) 4M x 32

64MB

(2) 8M x 32

None

64MB

(2) 4M x 32

(2) 4M x 32

72MB

(2) 1M x 32

(2) 8M x 32

80MB

(2) 2M x 32

(2) 8M x 32

96MB

(2) 4M x 32

(2) 8M x 32

128MB

(2) 8M x 32

(2) 8M x 32

Note: Board accepts EDO memory.

CACHE CONFIGURATION

Size

SL1

256KB

256KB module installed

512KB

512KB module installed

VIDEO MEMORY CONFIGURATION

Size

Bank 0

JP1

2MB

2MB

None

8MB

2MB

Module installed

Note: Bank 0 is factory installed and is not configurable. The location of Bank 0 is unidentified.

CPU SPEED SELECTION

CPU speed

Clock speed

Multiplier

J36

J40

J41

J48

90MHz

60MHz

1.5x

Closed

Open

Open

Open

100MHz

66MHz

1.5x

Closed

Closed

Open

Open

120MHz

60MHz

2x

Closed

Open

Closed

Open

133MHz

66MHz

2x

Closed

Closed

Closed

Open
