AAEON TECHNOLOGY, INC.

SBC-598

Device Type

Single board computer

Processor

CX 6X86MX/AM K6/Pentium/Pentium MMX

Processor Speed

166/200/233/266MHz

Chip Set

SIS 5598

Video Chip Set

SIS 5598

Maximum Onboard Memory

256MB (EDO & SDRAM supported) Unified Memory Architecture (UMA)

Cache

512KB

BIOS

Award

Dimensions

338mm x 122mm

I/O Options

Floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse port, PS/2 mouse interface, serial ports (2), VGA port, USB connector, IR connector

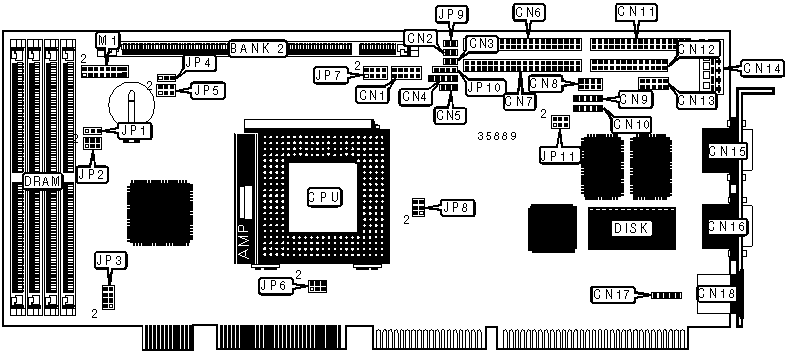

CONNECTIONS

Purpose

Location

Purpose

Location

USB connector

CN1

Floppy drive interface

CN11

IDE interface LED

CN2

Parallel port

CN12

Thermal alarm LED

CN3

Serial port 2

CN13

Power LED & keylock

CN4

5v power

CN14

Chassis fan power

CN5

Serial port 1

CN15

IDE interface 1

CN6

VGA port

CN16

IDE interface 2

CN7

Auxiliary keyboard connector

CN17

Digital I/O connector

CN8

PS/2 mouse port

CN18

IR connector

CN10



USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured - do not alter

CN9

Unidentified

»

CMOS memory normal operation

JP1

Pins 1 & 2 closed



CMOS memory clear

JP1

Pins 2 & 3 closed

»

On board video enabled

JP2

Pins 1 & 3, 2 & 4 closed



On board video disabled

JP2

Pins 3 & 5, 4 & 6 closed

»

PCI CLK asynchronous

JP4

Pins 1 & 2 closed



PCI CLK synchronous

JP4

Pins 2 & 3 closed

»

Reset enabled

JP9

Open



Reset disabled

JP9

Closed

»

Buzzer enabled

JP10

Pins 2 & 3 closed



Speaker enabled

JP10

Open

SIMM CONFIGURATION

Size

Bank 0

Bank 1

8MB

(2) 1M x 36

None

16MB

(2) 2M x 36

None

16MB

(2) 1M x 36

(2) 1M x 36

24MB

(2) 2M x 36

(2) 1M x 36

32MB

(2) 4M x 36

None

32MB

(2) 2M x 36

(2) 2M x 36

40MB

(2) 4M x 36

(2) 1M x 36

48MB

(2) 4M x 36

(2) 2M x 36

SIMM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

64MB

(2) 8M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

72MB

(2) 8M x 36

(2) 1M x 36

80MB

(2) 8M x 36

(2) 2M x 36

96MB

(2) 8M x 36

(2) 4M x 36

128MB

(2) 8M x 36

(2) 8M x 36

128MB

(2) 16M x 36

None

136MB

(2) 16M x 36

(2) 1M x 36

144MB

(2) 16M x 36

(2) 2M x 36

160MB

(2) 16M x 36

(2) 4M x 36

192MB

(2) 16M x 36

(2) 8M x 36

256MB

(2) 16M x 36

(2) 16M x 36

Note: Board accepts EDO memory.

DIMM CONFIGURATION

Size

Bank 2

8MB

(1) 1M x 36

16MB

(1) 2M x 36

32MB

(1) 4M x 36

64MB

(1) 8M x 36

128MB

(1) 16M x 36

256MB

(1) 32M x 36

Note: Board accepts EDO memory.

DIMM VOLTAGE CONFIGURATION

Voltage

JP3



3.3v

Pins 5 & 6, 7 & 8 closed

»

5v

Pins 1 & 2, 3 & 4 closed

MEMORY BANK SELECTION

Setting

M1

»

SIMMs used

Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8, 9 & 10, 11 & 12, 13 & 14, 15 & 16 closed



DIMM used

Pins 1 & 3, 2 & 4, 5 & 7, 6 & 8, 9 & 11, 10 & 12, 13 & 15, 14 & 16 closed

CACHE CONFIGURATION

Note: The location of the cache is unidentified.

CPU SPEED SELECTION (CX 6X86MX)

CPU speed

Clock speed

Multiplier

JP5

JP6

166MHz

60MHz

2.5x

3 & 4, 5 & 6

1 & 2, 3 & 4

200MHz

66MHz

2.5x

1 & 2, 5 & 6

1 & 2, 3 & 4

233MHz

66MHz

3x

1 & 2, 5 & 6

3 & 4

266MHz

66MHz

3.5x

1 & 2, 5 & 6

Open

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (AM K6)

CPU speed

Clock speed

Multiplier

JP5

JP6

166MHz

66MHz

2.5x

1 & 2, 5 & 6

1 & 2, 3 & 4

200MHz

66MHz

3x

1 & 2, 5 & 6

3 & 4

233MHz

66MHz

3.5x

1 & 2, 5 & 6

Open

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL)

CPU speed

Clock speed

Multiplier

JP5

JP6

166MHz

66MHz

2.5x

1 & 2, 5 & 6

1 & 2, 3 & 4

200MHz

66MHz

3x

1 & 2, 5 & 6

3 & 4

Note: Pins designated should be in the closed position.

CPU SPEED SELECTION (INTEL MMX)

CPU speed

Clock speed

Multiplier

JP5

JP6

166MHz

66MHz

2.5x

1 & 2, 5 & 6

1 & 2, 3 & 4

200MHz

66MHz

3x

1 & 2, 5 & 6

3 & 4

233MHz

66MHz

3.5x

1 & 2, 5 & 6

Open

Note: Pins designated should be in the closed position.

CPU TYPE SELECTION

Type

JP8



Single voltage

Pins 3 & 5, 4 & 6 closed

»

Dual voltage

Pins 1 & 3, 2 & 4 closed

CPU VOLTAGE SELECTION

Voltage

JP7



2.0v

Open



2.1v

Pins 7 & 8 closed



2.2v

Pins 5 & 6 closed



2.3v

Pins 5 & 6, 7 & 8 closed



2.4v

Pins 3 & 4 closed



2.5v

Pins 3 & 4, 7 & 8 closed



2.6v

Pins 3 & 4, 5 & 6 closed



2.7v

Pins 3 & 4, 5 & 6, 7 & 8 closed

»

2.8v

Pins 1 & 2 closed



2.9v

Pins 1 & 2, 7 & 8 closed



3.0v

Pins 1 & 2, 5 & 6 closed



3.1v

Pins 1 & 2, 5 & 6, 7 & 8 closed



3.2v

Pins 1 & 2, 3 & 4 closed



3.3v

Pins 1 & 2, 3 & 4, 7 & 8 closed



3.4v

Pins 1 & 2, 3 & 4, 5 & 6 closed



3.5v

Pins 1 & 2, 3 & 4, 5 & 6, 7 & 8 closed

DISK ADDRESS SELECTION

Address

JP11



C800

Pins 1 & 2, 3 & 4 closed



CC00

Pins 1 & 2, 5 & 6 closed



D000

Pins 1 & 2 closed



D400

Pins 3 & 4, 5 & 6 closed

»

D800

Pins 3 & 4 closed



DC00

Pins 5 & 6 closed



E000

Open



Disabled

Pins 1 & 2, 3 & 4, 5 & 6 closed
