AMPTRON INTERNATIONAL, INC.

PM-7600 VER. 2.0

Processor

Pentium

Processor Speed

75/90/100/120/133/150/166/180/ 200MHz

Chip Set

Intel

Max. Onboard DRAM

128MB

Cache

256/512KB

BIOS

Award

Dimensions

254mm x 218mm

I/O Options

32-bit PCI slots (3), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, serial ports (2), VRM connector, cache slot

NPU Options

None

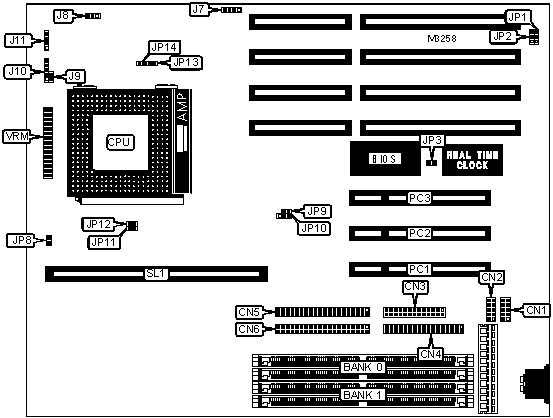

CONNECTIONS

Purpose

Location

Purpose

Location

Serial port 1

CN1

Power LED & keylock

J10

Serial port 2

CN2

Speaker

J11

Parallel port

CN3

IDE interface LED

JP8

Floppy drive interface

CN4

Green PC connector

JP9

IDE interface 2

CN5

32-bit PCI slots

PC1 - PC3

IDE interface 1

CN6

Cache slot

SL1

External battery

J7

VRM connector

VRM

Reset switch

J9



USER CONFIGURABLE SETTINGS

Function

Jumper

Position



Battery type select internal

J7

Closed



Battery type select external

J7

Pins 2 & 3 closed



CMOS memory clear

J7

Pins 3 & 4 closed



Flash BIOS voltage select 5v

JP3

Open



Flash BIOS voltage select 12v

JP3

Pins 1 & 2 closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

2MB

(2) 256K x 36

None

4MB

(2) 512K x 36

None

4MB

(2) 256K x 36

(2) 256K x 36

6MB

(2) 512K x 36

(2) 256K x 36

6MB

(2) 256K x 36

(2) 512K x 36

8MB

(2) 1M x 36

None

8MB

(2) 512K x 36

(2) 512K x 36

10MB

(2) 1M x 36

(2) 256K x 36

10MB

(2) 256K x 36

(2) 1M x 36

12MB

(2) 1M x 36

(2) 512K x 36

12MB

(2) 512K x 36

(2) 1M x 36

16MB

(2) 2M x 36

None

16MB

(2) 1M x 36

(2) 1M x 36

18MB

(2) 2M x 36

(2) 256K x 36

18MB

(2) 256K x 36

(2) 2M x 36

20MB

(2) 2M x 36

(2) 512K x 36

20MB

(2) 512K x 36

(2) 2M x 36

24MB

(2) 2M x 36

(2) 1M x 36

24MB

(2) 1M x 36

(2) 2M x 36

32MB

(2) 4M x 36

None

32MB

(2) 2M x 36

(2) 2M x 36

34MB

(2) 4M x 36

(2) 256K x 36

34MB

(2) 256K x 36

(2) 4M x 36

36MB

(2) 4M x 36

(2) 512K x 36

36MB

(2) 512K x 36

(2) 4M x 36

40MB

(2) 4M x 36

(2) 1M x 36

40MB

(2) 1M x 36

(2) 4M x 36

48MB

(2) 4M x 36

(2) 2M x 36

48MB

(2) 2M x 36

(2) 4M x 36

64MB

(2) 8M x 36

None

64MB

(2) 4M x 36

(2) 4M x 36

66MB

(2) 8M x 36

(2) 256K x 36

66MB

(2) 256K x 36

(2) 8M x 36

68MB

(2) 8M x 36

(2) 512K x 36

68MB

(2) 512K x 36

(2) 8M x 36

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

72MB

(2) 8M x 36

(2) 1M x 36

72MB

(2) 1M x 36

(2) 8M x 36

80MB

(2) 8M x 36

(2) 2M x 36

80MB

(2) 2M x 36

(2) 8M x 36

96MB

(2) 8M x 36

(2) 4M x 36

96MB

(2) 4M x 36

(2) 8M x 36

128MB

(2) 8M x 36

(2) 8M x 36

128MB

(2) 16M x 36

None

Note: Board accepts 5v EDO memory.

CACHE CONFIGURATION

Size

SL1

256KB

Installed

512KB

Installed

CPU SPEED CONFIGURATION

Speed

JP10

JP11

JP12

JP13

JP14

75MHz

2 & 3

Closed

Closed

Open

Open

90MHz

1 & 2

Open

Closed

Open

Open

100MHz

1 & 2

Closed

Open

Open

Open

120MHz

1 & 2

Open

Closed

Closed

Open

133MHz

1 & 2

Closed

Open

Closed

Open

150MHz

1 & 2

Open

Closed

Closed

Closed

166MHz

1 & 2

Closed

Open

Closed

Closed

180MHz

1 & 2

Open

Closed

Open

Closed

200MHz

1 & 2

Closed

Open

Open

Closed

Note: Pins designated should be in the closed position.

CPU VOLTAGE CONFIGURATION

Voltage

J8



3.3v

Pins 2 & 3 closed

»

3.5v

Pins 1 & 2 closed

DMA CONFIGURATION

DMA

JP1

JP2

»

DMA1

Pins 1 & 2 closed

Pins 1 & 2 closed



DMA3

Pins 2 & 3 closed

Pins 2 & 3 closed
