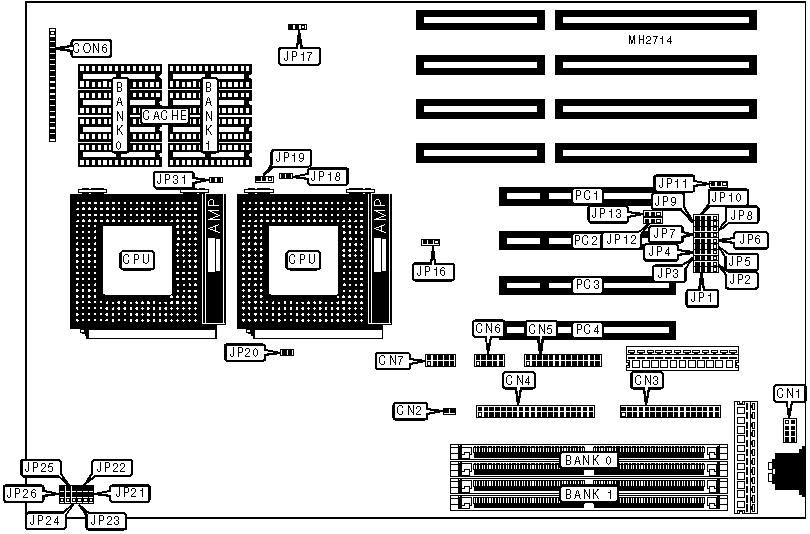

ASUS COMPUTER INTERNATIONAL

PCI/I-P54NP4D

Processor

Pentium

Processor Speed

75/90/100MHz

Chip Set

Intel

Max. Onboard DRAM

512MB

Cache

256/512KB

BIOS

Award

Dimensions

330mm x 218mm

I/O Options

32-bit PCI slots (4), floppy drive interface, IDE interface, parallel port, PS/2 mouse interface, serial ports (2)

NPU Options

None

CONNECTIONS

Purpose

Location

Purpose

Location

Keylock

CON6 pins 1 - 5

Floppy drive interface

CN3

Speaker

CON6 pins 7 - 10

IDE interface

CN4

Reset switch

CON6 pins 12 - 13

Parallel port

CN5

Power LED

CON6 pins 15 - 16

Serial port 1

CN6

Green PC connector

CON6 pins 18 - 19

Serial port 2

CN7

PS/2 mouse interface

CN1

32-bit PCI slots

PC1 - PC4

IDE interface LED

CN2



USER CONFIGURABLE SETTINGS

Function

Jumper

Position

»

PS/2 mouse enabled

JP11

pins 1 & 2 closed



PS/2 mouse disabled

JP11

pins 2 & 3 closed

»

On board I/O enabled

JP16

pins 1 & 2 closed



On board I/O disabled

JP16

pins 2 & 3 closed

»

Flash BIOS voltage select 5v

JP17

pins 1 & 2 closed



Flash BIOS voltage select 12v

JP17

pins 2 & 3 closed

»

Internal clock speed select 2/3

JP18

Open



Internal clock speed select 1/2

JP18

Closed

»

Single Pentium installed

JP19

pins 2 & 3 closed



Dual Pentium installed

JP19

pins 1 & 2 closed

»

Cache type select write back

JP20

Open



Cache type select write through

JP20

Closed

»

CPU ratio select 2:1

JP21

pins 1 & 2 closed



CPU ratio select 3:2

JP21

pins 2 & 3 closed

»

Pipeline mode disabled

JP31

Open



Pipeline mode enabled

JP31

Closed

DRAM CONFIGURATION

Size

Bank 0

Bank 1

2MB

(2) 256K x 36

NONE

4MB

(2) 256K x 36

(2) 256K x 36

4MB

(2) 512K x 36

NONE

6MB

(2) 256K x 36

(2) 512K x 36

6MB

(2) 512K x 36

(2) 256K x 36

8MB

(2) 512K x 36

(2) 512K x 36

8MB

(2) 1M x 36

NONE

10MB

(2) 256K x 36

(2) 1M x 36

10MB

(2) 1M x 36

(2) 256K x 36

12MB

(2) 512K x 36

(2) 1M x 36

12MB

(2) 1M x 36

(2) 512K x 36

16MB

(2) 1M x 36

(2) 1M x 36

16MB

(2) 2M x 36

NONE

18MB

(2) 256K x 36

(2) 2M x 36

18MB

(2) 2M x 36

(2) 256K x 36

20MB

(2) 512K x 36

(2) 2M x 36

20MB

(2) 2M x 36

(2) 512K x 36

24MB

(2) 1M x 36

(2) 2M x 36

24MB

(2) 2M x 36

(2) 1M x 36

32MB

(2) 2M x 36

(2) 2M x 36

32MB

(2) 4M x 36

NONE

34MB

(2) 256K x 36

(2) 4M x 36

34MB

(2) 4M x 36

(2) 256K x 36

36MB

(2) 512K x 36

(2) 4M x 36

36MB

(2) 4M x 36

(2) 512K x 36

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

40MB

(2) 1M x 36

(2) 4M x 36

40MB

(2) 4M x 36

(2) 1M x 36

48MB

(2) 2M x 36

(2) 4M x 36

48MB

(2) 4M x 36

(2) 2M x 36

64MB

(2) 4M x 36

(2) 4M x 36

64MB

(2) 8M x 36

NONE

66MB

(2) 256K x 36

(2) 8M x 36

66MB

(2) 8M x 36

(2) 256K x 36

68MB

(2) 512K x 36

(2) 8M x 36

68MB

(2) 8M x 36

(2) 512K x 36

72MB

(2) 1M x 36

(2) 8M x 36

72MB

(2) 8M x 36

(2) 1M x 36

80MB

(2) 2M x 36

(2) 8M x 36

80MB

(2) 8M x 36

(2) 2M x 36

96MB

(2) 4M x 36

(2) 8M x 36

96MB

(2) 8M x 36

(2) 4M x 36

128MB

(2) 8M x 36

(2) 8M x 36

128MB

(2) 16M x 36

NONE

130MB

(2) 256K x 36

(2) 16M x 36

130MB

(2) 16M x 36

(2) 256K x 36

132MB

(2) 512K x 36

(2) 16M x 36

132MB

(2) 16M x 36

(2) 512K x 36

136MB

(2) 1M x 36

(2) 16M x 36

136MB

(2) 16M x 36

(2) 1M x 36

144MB

(2) 2M x 36

(2) 16M x 36

144MB

(2) 16M x 36

(2) 2M x 36

160MB

(2) 4M x 36

(2) 16M x 36

160MB

(2) 16M x 36

(2) 4M x 36

192MB

(2) 8M x 36

(2) 16M x 36

192MB

(2) 16M x 36

(2) 8M x 36

256MB

(2) 16M x 36

(2) 16M x 36

256MB

(2) 32M x 36

NONE

258MB

(2) 256K x 36

(2) 32M x 36

258MB

(2) 32M x 36

(2) 256K x 36

260MB

(2) 512K x 36

(2) 32M x 36

260MB

(2) 32M x 36

(2) 512K x 36

264MB

(2) 32M x 36

(2) 1M x 36

272MB

(2) 2M x 36

(2) 32M x 36

272MB

(2) 32M x 36

(2) 2M x 36

288MB

(2) 4M x 36

(2) 32M x 36

288MB

(2) 32M x 36

(2) 4M x 36

320MB

(2) 8M x 36

(2) 32M x 36

DRAM CONFIGURATION (CON’T)

Size

Bank 0

Bank 1

320MB

(2) 32M x 36

(2) 8M x 36

384MB

(2) 16M x 36

(2) 32M x 36

384MB

(2) 32M x 36

(2) 16M x 36

512MB

(2) 32M x 36

(2) 32M x 36

CACHE CONFIGURATION

Size

Bank 0

Bank 1

256KB

(4) 32K x 8

(4) 32K x 8

512KB

(4) 64K x 8

(4) 64K x 8

CACHE JUMPER CONFIGURATION

Size

JP22

JP23

256KB

pins 2 & 3 closed

pins 1 & 2 closed

512KB

pins 1 & 2 closed

pins 1 & 2 closed

CPU SPEED CONFIGURATION (AV9154A-27)

Speed

JP24

JP25

JP26

75MHz

pins 1 & 2 closed

pins 2 & 3 closed

pins 2 & 3 closed

90MHz

pins 2 & 3 closed

pins 1 & 2 closed

pins 2 & 3 closed

100MHz

pins 1 & 2 closed

pins 2 & 3 closed

pins 1 & 2 closed

CPU SPEED CONFIGURATION (MX8315)

Speed

JP24

JP25

JP26

75MHz

pins 2 & 3 closed

pins 1 & 2 closed

pins 1 & 2 closed

90MHz

pins 1 & 2 closed

pins 2 & 3 closed

pins 1 & 2 closed

100MHz

pins 2 & 3 closed

pins 1 & 2 closed

pins 2 & 3 closed

DMA CONFIGURATION

DMA

JP12

JP13

DMA 1

pins 1 & 2 closed

pins 1 & 2 closed

DMA 3

pins 2 & 3 closed

pins 2 & 3 closed

PCI IRQ CONFIGURATION (IRQ5)

PCI slot

JP2

JP9

1

pins 1 & 2 closed

N/A

2

pins 3 & 4 closed

N/A

3

N/A

pins 1 & 2 closed

4

N/A

pins 3 & 4 closed

PCI IRQ CONFIGURATION (IRQ9)

PCI slot

JP1

JP10

1

pins 1 & 2 closed

N/A

2

pins 3 & 4 closed

N/A

3

N/A

pins 1 & 2 closed

4

N/A

pins 3 & 4 closed

PCI IRQ CONFIGURATION (IRQ11)

PCI slot

JP3

JP8

1

pins 1 & 2 closed

N/A

2

pins 3 & 4 closed

N/A

3

N/A

pins 1 & 2 closed

4

N/A

pins 3 & 4 closed

PCI IRQ CONFIGURATION (IRQ14)

PCI slot

JP4

JP7

1

pins 1 & 2 closed

N/A

2

pins 3 & 4 closed

N/A

3

N/A

pins 1 & 2 closed

4

N/A

pins 3 & 4 closed

PCI IRQ CONFIGURATION (IRQ15)

PCI slot

JP5

JP6

1

pins 1 & 2 closed

N/A

2

pins 3 & 4 closed

N/A

3

N/A

pins 1 & 2 closed

4

N/A

pins 3 & 4 closed
