AREA ELECTRONICS SYSTEMS, INC.

AUSTEK 486-33

Processor

80486DX

Processor Speed

33MHz

Chip Set

TI

Max. Onboard DRAM

32MB

Cache

32/64/128/256KB

BIOS

AMI

Dimensions

330mm x 225mm

I/O Options

32-bit external memory card slot

NPU Options

4167

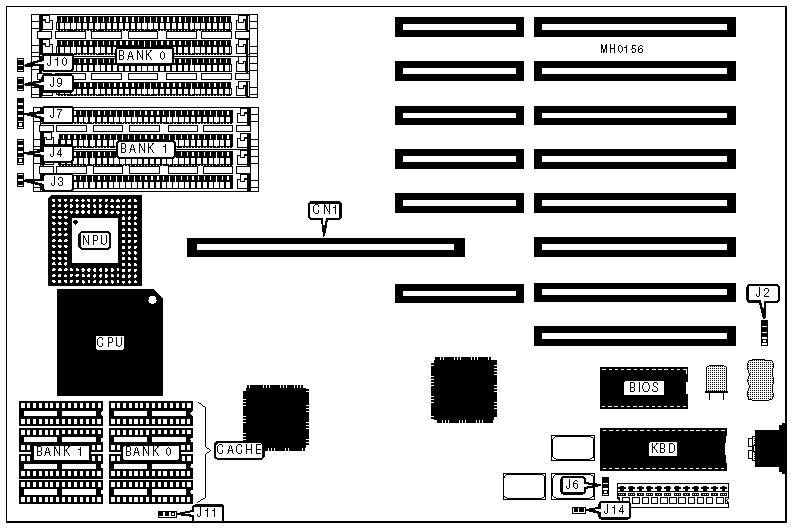

CONNECTIONS

Purpose

Location

Purpose

Location

External battery

J2

Turbo switch

J9

Reset switch

J3

Turbo LED

J10

Speaker

J4

32-bit external memory card

CN1

Power LED & keylock

J7



USER CONFIGURABLE SETTINGS

Function

Jumper

Position

»

Monitor type select color

J6

pins 1 & 2 closed



Monitor type select monochrome

J6

pins 2 & 3 closed

»

POST enabled

J14

Closed



POST disabled

J14

Open

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

1MB

(4) 256K x 9

NONE

NONE

NONE

2MB

(4) 256K x 9

(4) 256K x 9

NONE

NONE

3MB

(4) 256K x 9

(4) 256K x 9

(4) 256K x 9

NONE

4MB

(4) 256K x 9

(4) 256K x 9

(4) 256K x 9

(4) 256K x 9

4MB

(4) 1M x 9

NONE

NONE

NONE

5MB

(4) 256K x 9

(4) 1M x 9

NONE

NONE

8MB

(4) 1M x 9

(4) 1M x 9

NONE

NONE

9MB

(4) 1M x 9

(4) 1M x 9

(4) 256K x 9

NONE

10MB

(4) 1M x 9

(4) 1M x 9

(4) 256K x 9

(4) 256K x 9

12MB

(4) 1M x 9

(4) 1M x 9

(4) 1M x 9

NONE

13MB

(4) 1M x 9

(4) 1M x 9

(4) 1M x 9

(4) 256K x 9

16MB

(4) 1M x 9

(4) 1M x 9

(4) 1M x 9

(4) 1M x 9

16MB

(4) 4M x 9

NONE

NONE

NONE

17MB

(4) 4M x 9

(4) 256K x 9

NONE

NONE

20MB

(4) 4M x 9

(4) 1M x 9

NONE

NONE

32MB

(4) 4M x 9

(4) 4M x 9

NONE

NONE

33MB

(4) 4M x 9

(4) 4M x 9

(4) 256K x 9

NONE

34MB

(4) 4M x 9

(4) 4M x 9

(4) 256K x 9

(4) 256K x 9

36MB

(4) 4M x 9

(4) 4M x 9

(4) 1M x 9

NONE

37MB

(4) 4M x 9

(4) 4M x 9

(4) 1M x 9

(4) 256K x 9

40MB

(4) 4M x 9

(4) 4M x 9

(4) 1M x 9

(4) 1M x 9

48MB

(4) 4M x 9

(4) 4M x 9

(4) 4M x 9

NONE

49MB

(4) 4M x 9

(4) 4M x 9

(4) 4M x 9

(4) 256K x 9

52MB

(4) 4M x 9

(4) 4M x 9

(4) 4M x 9

(4) 1M x 9

64MB

(4) 4M x 9

(4) 4M x 9

(4) 4M x 9

(4) 4M x 9

Note:Banks 2 & 3 are used when a 32-bit external memory card is installed at CN1.

CACHE CONFIGURATION

Size

Bank 0

Bank 1

32KB

(4) 8K x 8

NONE

64KB

(4) 8K x 8

(4) 8K x 8

128KB

(4) 32K x 8

NONE

256KB

(4) 32K x 8

(4) 32K x 8

CACHE JUMPER CONFIGURATION

Size

J11

32KB

pins 1 & 2 closed

64KB

pins 1 & 2 closed

128KB

pins 2 & 3 closed

256KB

pins 2 & 3 closed
