TANDY/RADIO SHACK

CDR-1100 INTERFACE BOARD

Card Type

Multi-I/O card

Chip Set

Unidentified

I/O Options

CD-ROM interface, audio line out/right, audio line out/left, audio in - CD-ROM

Data Bus

8-bit ISA

Card Size

Half-length, half-height card

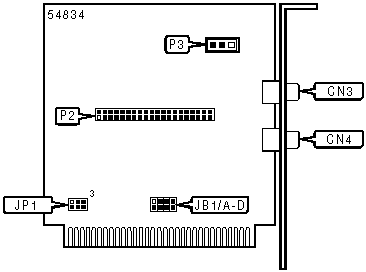

CONNECTIONS

Function

Label

Function

Label

Audio line out/right

CN3

CD-ROM interface

P2

Audio line out/left

CN4

Audio in - CD-ROM

P3

BUS ADDRESS

Address

JP1

300h

Pins 1 & 2, 4 & 5 closed

310h

Pins 2 & 3, 4 & 5 closed

330h

Pins 1 & 2, 5 & 6 closed

» 340h

Pins 2 & 3, 5 & 6 closed

IRQ SETTINGS

IRQ

JB1/A

JB1/B

JB1/C

JB1/D

» 3

Closed

Open

Open

Open

4

Open

Closed

Open

Open

5

Open

Open

Closed

Open

6

Open

Open

Open

Closed

TECHNICAL NOTE

Note: Only use this card with the CDR-1100 (250-1092/259-1092) CD-ROM drive.
