QUATECH, INC.

SP-1000/SP-1050

Card Type

Multi-I/O

Chipset Controller

Unidentified

I/O Options

Parallel port (1), Serial port (1)

Maximum Dram

N/A

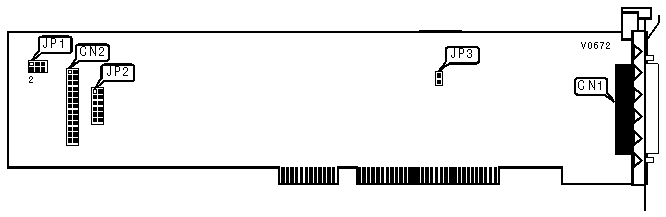

CONNECTIONS

Purpose

Location

Purpose

Location

25-pin parallel port

CN1

26-pin serial port

CN2

CLOCK DIVISOR CONFIGURATION

Divisor

JP1

1

Pins 2 & 4 closed

2

Pins 1 & 2, 5 & 6 closed

5

Pins 2 & 3, 4 & 5 closed

10

Pins 1 & 2, 4 & 5, 3 & 6 closed

FACTORY CONFIGURED SETTING

Jumper

Setting

JP3

Do not alter

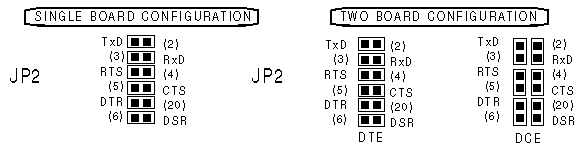

PARALLEL PORT CONFIGURATION

Jumpers JP2
