MEDIA VISION TECHNOLOGY, INC.

SPECTRUM 16 (700-0171-02)

Card Type

Sound card

Chip Set

Unidentified

I/O Options

CD-ROM interface, game/MIDI port, Line in, line out, mono in, audio in - CD-ROM, PC speaker in,

Data Bus

16-bit ISA

Card Size

Three-quarter length, Full-height card

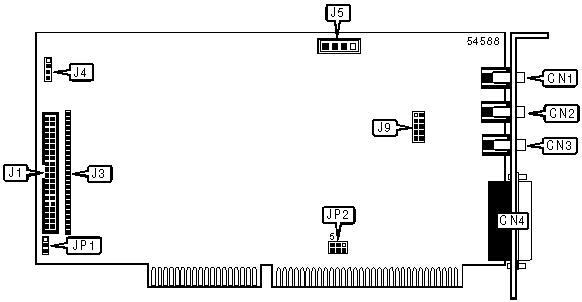

CONNECTIONS

Function

Label

Function

Label

Line in jack

CN1

Unidentified connector

J3

Line out jack

CN2

PC speaker in

J4

Mono in jack

CN3

Audio in - CD-ROM

J5

Game/MIDI port

CN4

Auxiliary Line in connector

J9

CD-ROM interface

J1



USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured - do not alter

JP1

Unidentified

SOUND BOARD ID

ID

JP2 Pins 1 & 2

JP2 Pins 3 & 4

JP2 Pins 5 & 6

0

Open

Open

N/A

1

Closed

Open

N/A

2

Open

Closed

N/A

3

Closed

Closed

N/A

4

N/A

N/A

Closed
