INTEL CORPORATION

ABOVE BOARD/AT

Card Type

Memory card

Chip Set

Unidentified

Maximum Onboard Memory

2048KB DRAM

I/O Options

None

Data Bus

16-bit ISA

Floppy drives supported

None

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured - do not alter

SW2/2

N/A

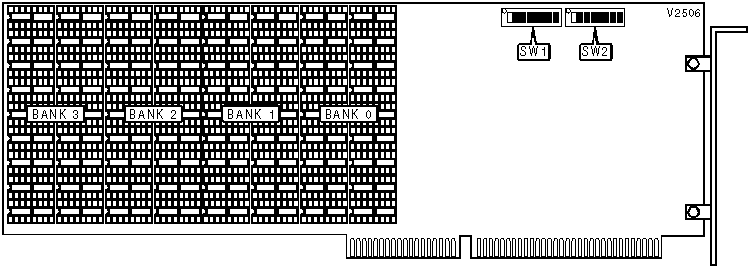

DRAM CONFIGURATION

Size

Bank 0

Bank 1

Bank 2

Bank 3

128KB

(18) 64K x 1

None

None

None

256KB

(18) 64K x 1

(18) 64K x 1

None

None

384KB

(18) 64K x 1

(18) 64K x 1

(18) 64K x 1

None

512KB

(18) 64K x 1

(18) 64K x 1

(18) 64K x 1

(18) 64K x 1

512KB

(18) 256K x 1

None

None

None

1024KB

(18) 256K x 1

(18) 256K x 1

None

None

1536KB

(18) 256K x 1

(18) 256K x 1

(18) 256K x 1

None

1664KB

(18) 64K x 1

(18) 256K x 1

(18) 256K x 1

(18) 256K x 1

2048KB

(18) 256K x 1

(18) 256K x 1

(18) 256K x 1

(18) 256K x 1

EXTENDED MEMORY CONFIGURATION

Size

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

SW1/7

SW1/8

None

Off

Off

Off

Off

Off

Off

Off

Off

1MB

N/A

N/A

N/A

N/A

On

On

Off

On

1.5MB

On

On

Off

Off

On

On

Off

Off

2MB

On

Off

On

On

On

Off

On

On

2.5MB

On

Off

On

Off

On

Off

On

Off

3MB

On

Off

Off

On

On

Off

Off

On

3.5MB

On

Off

Off

Off

On

Off

Off

Off

4MB

Off

On

On

On

Off

On

On

On

4.5MB

Off

On

On

Off

Off

On

On

Off

5MB

Off

On

Off

On

Off

On

Off

On

5.5MB

Off

On

Off

Off

Off

On

Off

Off

6MB

Off

Off

On

On

Off

Off

On

On

6.5MB

Off

Off

On

Off

Off

Off

On

Off

7MB

Off

Off

Off

On

Off

Off

Off

On

7.5MB

Off

Off

Off

Off

N/A

N/A

N/A

N/A

MEMORY CHIP TYPE SELECTION

Type

SW2/1

64KB

Off

256KB

On

Both

On

CONVENTIONAL MEMORY SELECTION

Memory

SW2/3

SW2/4

128KB

On

On

512KB through 640KB

On

On

None

Off

Off

BASE I/O ADDRESS SELECTION

Setting

SW2/5

SW2/6

SW2/7

SW2/8

258h - 25Fh

On

Off

On

Off

268h - 26Fh

On

Off

Off

On

208h - 20Fh

On

On

On

On

218h - 21Fh

On

On

On

Off

2A8h - 2AFh

Off

On

Off

On

2B8h - 2BFh

Off

On

Off

Off

2E8h - 2EFh

Off

Off

Off

On
