IPC CORPORATION, LTD.

IPC AUDIO BOARD

Card Type

Sound card

Chipset Controller

CODEC

I/O Options

CD-ROM audio in (3), CD-ROM interface (4), game/MIDI port, line in, line out, microphone in, speaker out, wavetable connector

Maximum DRAM

N/A

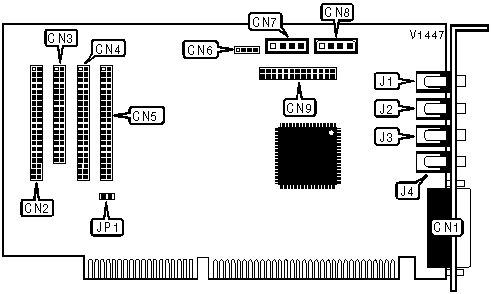

CONNECTIONS

Purpose

Location

Purpose

Location

Game/MIDI port

CN1

Panasonic/Sanyo CD - audio in

CN8

Mitsumi CD-ROM interface

CN2

Wavetable connector

CN9

Sony/Optics CD-ROM interface

CN3

Speaker out

J1

Panasonic/Sanyo CD-ROM interface

CN4

Line out

J2

IDE CD-ROM interface

CN5

Line in

J3

Sony/Optics CD - audio in

CN6

Mic in

J4

Mitsumi CD - audio in

CN7



IDE CD-ROM INTERFACE CONFIGURATION

Setting

JP1

Enabled

Closed

Disabled

Open
