SOUNDBLASTER 16 PRO CSP (CT2910 & CT2919)

SOUNDBLASTER 16 PRO (CT2910 & CT2919)

Card Type

Sound card

Chip Set

Creative Technology

Maximum Onboard Memory

None

I/O Options

Line in connector, microphone in connector, line out connector, speaker out connector, game/MIDI port, CD-ROM audio in connectors (2), CD-ROM interfaces (2), PC internal speaker, feature connector

Data Bus

16-bit ISA

CONNECTIONS

Function

Label

Function

Label

Line in connector

CN1

Feature connector

CN7

Microphone connector

CN2

CD-ROM audio in connector

CN8

Line out connector

CN3

Panasonic CD-ROM interface

CN9

Speaker out connector

CN4

CD-ROM interface

CN10

Game/MIDI port

CN5

PC internal speaker

JP17

CD-ROM audio in connector

CN6

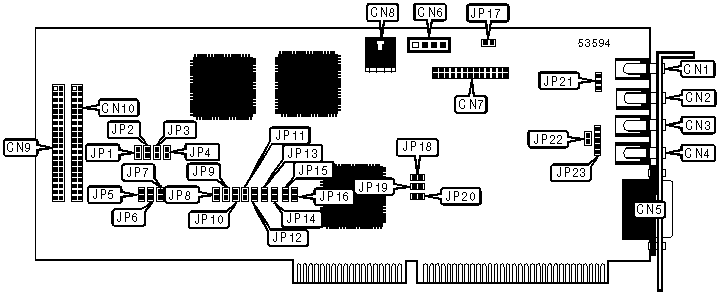

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured – do not alter

JP5

Unidentified

»

Factory configured – do not alter

JP21

Unidentified

»

Factory configured – do not alter

JP22

Unidentified

»

Factory configured – do not alter

JP23

Unidentified

»

MP-401 I/O address select 330

JP14

Closed



MP-401 I/O address select 300

JP14

Open

»

Joystick enabled

JP20

Closed



Joystick disabled

JP20

Open

8-BIT DMA CHANNEL SELECTION

Channel

JP12

JP13



0

Closed

Closed

»

1

Closed

Open



3

Open

Closed

16-BIT DMA CHANNEL SELECTION

Channel

JP10

JP11

»

5

Closed

Closed



6

Closed

Open



7

Open

Closed

INTERRUPT SELECTION

IRQ

JP8

JP9



2

Closed

Closed

»

5

Closed

Open



7

Open

Closed



10

Open

Open

IDE PORT SELECTION

Port

JP6

JP7



Secondary

Open

Closed

»

Tertiary

Closed

Open



Quaternary

Open

Open

IDE INTERRUPT SELECTION

IRQ

JP1

JP2

JP3

JP4

10

Closed

Open

Open

Open

11

Open

Closed

Open

Open

12

Open

Open

Closed

Open

15

Open

Open

Open

Closed

AUDIO I/O ADDRESS SELECTION

Address

JP15

JP16

»

220

Closed

Closed



240

Open

Closed



260

Closed

Open



280

Open

Open

CSP CHIP SELECTION

Setting

JP18

JP19

Enabled

Open

Open

Disabled

Closed

Closed
