DIALOGIC CORPORATION

D/120, D/121, D/121A, D/121B

Card Type

Telephony

Processor

80286

Processor Speed

Unidentified

Chip Set

Unidentified

I/O Options

PCM bus

Maximum Onboard Memory

Unidentified

Data Bus

16-bit ISA

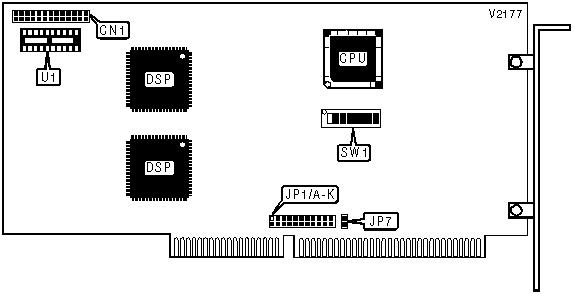

CONNECTIONS

Function

Label

PCM bus

CN1

USER CONFIGURABLE SETTINGS

Setting

Label

Position

»

Interrupt driver enabled

JP7

Closed



Interrupt driver disabled

JP7

Open

Note: JP7 should only be closed on one D/12x or D/4x board in the system.

PCM BUS TERMINATION

Setting

U1

Terminated

Installed

Not terminated

Not installed

BASE I/O ADDRESS

Setting

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5

SW1/6

SW1/7

SW1/8



000h

On

On

On

On

On

On

On

On



004h

On

On

On

On

On

On

On

Off



008h

On

On

On

On

On

On

Off

On



00Ch

On

On

On

On

On

On

Off

Off



010h

On

On

On

On

On

Off

On

On

»

340h

Off

Off

On

Off

On

On

On

On



3ECh

Off

Off

Off

Off

Off

On

Off

Off



3F0h

Off

Off

Off

Off

Off

Off

On

On



3F4h

Off

Off

Off

Off

Off

Off

On

Off



3F8h

Off

Off

Off

Off

Off

Off

Off

On



3FCh

Off

Off

Off

Off

Off

Off

Off

Off

Note: A total of 255 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/1 is the Most Significant Bit and switch SW1/8 is the Least Significant Bit. The switches have the following decimal values: SW1/1=512, SW1/2=256, SW1/3=128, SW1/4=64, SW1/5=32, SW1/6=16, SW1/7=8, SW1/8=4. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0)

INTERRUPT

Setting

JP1/A

JP1/B

JP1/C

JP1/D

JP1/E

JP1/F



IR/FONT>

Closed

Open

Open

Open

Open

Open

»

IRQ3

Open

Closed

Open

Open

Open

Open



IRQ4

Open

Open

Closed

Open

Open

Open



IRQ5

Open

Open

Open

Closed

Open

Open



IRQ6

Open

Open

Open

Open

Closed

Open



IRQ7

Open

Open

Open

Open

Open

Closed



IRQ10

Open

Open

Open

Open

Open

Open



IRQ11

Open

Open

Open

Open

Open

Open



IRQ12

Open

Open

Open

Open

Open

Open



IRQ14

Open

Open

Open

Open

Open

Open



IRQ15

Open

Open

Open

Open

Open

Open

INTERRUPT (CON’T)

Setting

JP1/G

JP1/H

JP1/I

JP1/J

JP1/K



IR/FONT>

Open

Open

Open

Open

Open

»

IRQ3

Open

Open

Open

Open

Open



IRQ4

Open

Open

Open

Open

Open



IRQ5

Open

Open

Open

Open

Open



IRQ6

Open

Open

Open

Open

Open



IRQ7

Open

Open

Open

Open

Open



IRQ10

Closed

Open

Open

Open

Open



IRQ11

Open

Closed

Open

Open

Open



IRQ12

Open

Open

Closed

Open

Open



IRQ14

Open

Open

Open

Closed

Open



IRQ15

Open

Open

Open

Open

Closed
