CREATIVE LABS, INC.

SOUNDBLASTER 16 VER. 2

Card Type

Sound card

Chipset/Controller

Creative Labs

I/O Options

CD ROM interface, game/MIDI port, line in, microphone jack, MIDI extension port, speaker, volume control

Maximum DRAM

N/A

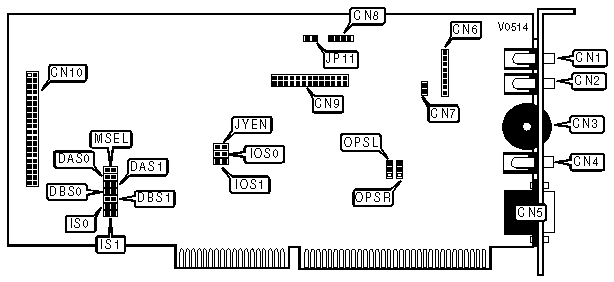

CONNECTIONS

Purpose

Location

Purpose

Location

Line in

CN1

2-pin audio extension connector

CN7

Microphone jack

CN2

CD audio connector

CN8

Volume control

CN3

MIDI extension connector

CN9

Speaker jack

CN4

CD ROM interface

CN10

Game/MIDI port

CN5

PC speaker connector

JP11

8-pin audio extension connector

CN6



I/O ADDRESS SELECT

Address

I0S0

I0S1

»

220h

Closed

Closed



240h

Open

Closed



260h

Closed

Open



280h

Open

Open

BASE MEMORY ADDRESS SELECT

Address

MSEL

»

330h

Closed



300h

Open

INTERRUPT CONFIGURATION

IRQ

IS0

IS1

»

IRQ5

Open

Closed



IRQ2

Closed

Closed



IRQ7

Closed

Open



IRQ10

Open

Open

8-BIT DMA CHANNEL SELECT

Channel

DAS0

DAS1

»

1

Open

Closed



0

Closed

Closed



3

Closed

Open

16-BIT DMA CHANNEL SELECT

Channel

DBS0

DBS1

»

5

Closed

Closed



6

Open

Closed



7

Closed

Open

GAME PORT CONFIGURATION

Port

JYEN

»

Enabled

Closed



Disabled

Open

AUDIO OUTPUT AMPLIFIER SELECT

Select

OPSL

OPSR

»

Internal amplifier

Pins 2 & 3 closed

Pins 2 & 3 closed



External amplifier

Pins 1 & 2 closed

Pins 1 & 2 closed
