BRAIN BOXES

LYNX 8 RS232 (VER. 4.5)

Card Type

Serial controller

Chip Set

Unidentified

Maximum Onboard Memory

Unidentified

I/O Options

Serial ports via octopus cable (8)

Data Bus

16-bit ISA

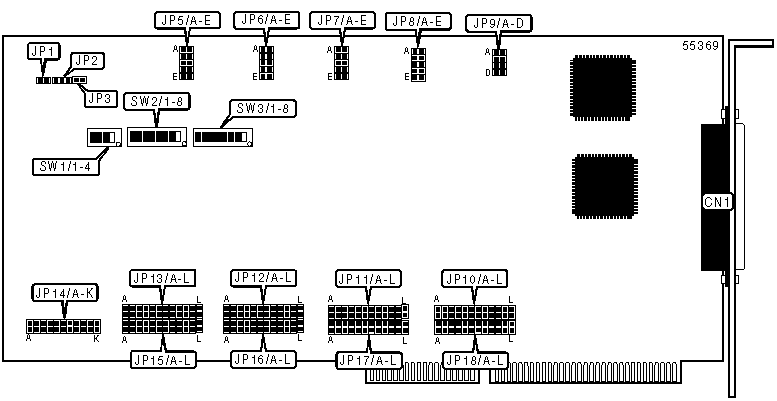

CONNECTIONS

Function

Label

78-pin octopus cable connector

CN1

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured - do not alter

JP1

Closed

»

Factory configured - do not alter

JP3

Open

»

Factory configured - do not alter

JP3

Closed

»

Factory configured - do not alter

SW1/1

On

»

Factory configured - do not alter

SW1/2

On

»

Factory configured - do not alter

SW1/3

On

»

Factory configured - do not alter

SW1/4

Unidentified

SERIAL PORT 1 ADDRESS SELECTION

Setting

JP5/A

JP5/B

JP5/C

JP5/D

JP5/E



3F8h

Open

Open

Open

Closed

Open

»

2F8h

Open

Open

Closed

Open

Open



3E8h

Open

Closed

Open

Open

Open



2E8h

Closed

Open

Open

Open

Open



Bank

Open

Open

Open

Open

Closed

SERIAL PORT 2 ADDRESS SELECTION

Setting

JP6/A

JP6/B

JP6/C

JP6/D

JP6/E



3F8h

Open

Open

Open

Closed

Open



2F8h

Open

Open

Closed

Open

Open

»

3E8h

Open

Closed

Open

Open

Open



2E8h

Closed

Open

Open

Open

Open



Bank

Open

Open

Open

Open

Closed

SERIAL PORT 3 ADDRESS SELECTION

Setting

JP7/A

JP7/B

JP7/C

JP7/D

JP7/E



3F8h

Open

Open

Open

Closed

Open



2F8h

Open

Open

Closed

Open

Open



3E8h

Open

Closed

Open

Open

Open

»

2E8h

Closed

Open

Open

Open

Open



Bank

Open

Open

Open

Open

Closed

SERIAL PORT 4 ADDRESS SELECTION

Setting

JP8/A

JP8/B

JP8/C

JP8/D

JP8/E



3F8h

Open

Open

Open

Closed

Open



2F8h

Open

Open

Closed

Open

Open



3E8h

Open

Closed

Open

Open

Open



2E8h

Closed

Open

Open

Open

Open

»

Bank

Open

Open

Open

Open

Closed

SERIAL PORT 5 ADDRESS SELECTION

Setting

JP9/A

JP9/B

JP9/C

JP9/D

»

180h

Open

Open

Open

Closed



188h

Open

Open

Closed

Open



190h

Open

Closed

Open

Open



198h

Closed

Open

Open

Open

SERIAL PORT 6 ADDRESS SELECTION

Setting

JP9/A

JP9/B

JP9/C

JP9/D



180h

Open

Open

Open

Closed

»

188h

Open

Open

Closed

Open



190h

Open

Closed

Open

Open



198h

Closed

Open

Open

Open

SERIAL PORT 7 ADDRESS SELECTION

Setting

JP9/A

JP9/B

JP9/C

JP9/D



180h

Open

Open

Open

Closed



188h

Open

Open

Closed

Open

»

190h

Open

Closed

Open

Open



198h

Closed

Open

Open

Open

SERIAL PORT 8 ADDRESS SELECTION

Setting

JP9/A

JP9/B

JP9/C

JP9/D



180h

Open

Open

Open

Closed



188h

Open

Open

Closed

Open



190h

Open

Closed

Open

Open

»

198h

Closed

Open

Open

Open

SERIAL PORT 1 INTERRUPT SELECTION

IRQ

JP15/A

JP15/B

JP15/C

JP15/D

JP15/E

JP15/F

»

Shared

Closed

Open

Open

Open

Open

Open



2

Open

Closed

Open

Open

Open

Open



3

Open

Open

Closed

Open

Open

Open



4

Open

Open

Open

Closed

Open

Open



5

Open

Open

Open

Open

Closed

Open



6

Open

Open

Open

Open

Open

Closed



7

Open

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open

Open



14

Open

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open

Open

SERIAL PORT 1 INTERRUPT SELECTION CONTINUED

IRQ

JP15/G

JP15/H

JP15/I

JP15/J

JP15/K

JP15/L

»

Shared

Open

Open

Open

Open

Open

Open



2

Open

Open

Open

Open

Open

Open



3

Open

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open

Open



11

Open

Open

Closed

Open

Open

Open



12

Open

Open

Open

Closed

Open

Open



14

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Closed

SERIAL PORT 2 INTERRUPT SELECTION

IRQ

JP16/A

JP16/B

JP16/C

JP16/D

JP16/E

JP16/F

»

Shared

Closed

Open

Open

Open

Open

Open



2

Open

Closed

Open

Open

Open

Open



3

Open

Open

Closed

Open

Open

Open



4

Open

Open

Open

Closed

Open

Open



5

Open

Open

Open

Open

Closed

Open



6

Open

Open

Open

Open

Open

Closed



7

Open

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open

Open



14

Open

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open

Open

SERIAL PORT 2 INTERRUPT SELECTION CONTINUED

IRQ

JP16/G

JP16/H

JP16/I

JP16/J

JP16/K

JP16/L

»

Shared

Open

Open

Open

Open

Open

Open



2

Open

Open

Open

Open

Open

Open



3

Open

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open

Open



11

Open

Open

Closed

Open

Open

Open



12

Open

Open

Open

Closed

Open

Open



14

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Closed

SERIAL PORT 3 INTERRUPT SELECTION

IRQ

JP17/A

JP17/B

JP17/C

JP17/D

JP17/E

JP17/F

»

Shared

Closed

Open

Open

Open

Open

Open



2

Open

Closed

Open

Open

Open

Open



3

Open

Open

Closed

Open

Open

Open



4

Open

Open

Open

Closed

Open

Open



5

Open

Open

Open

Open

Closed

Open



6

Open

Open

Open

Open

Open

Closed



7

Open

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open

Open



14

Open

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open

Open

SERIAL PORT 3 INTERRUPT SELECTION CONTINUED

IRQ

JP17/G

JP17/H

JP17/I

JP17/J

JP17/K

JP17/L

»

Shared

Open

Open

Open

Open

Open

Open



2

Open

Open

Open

Open

Open

Open



3

Open

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open

Open



11

Open

Open

Closed

Open

Open

Open



12

Open

Open

Open

Closed

Open

Open



14

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Closed

SERIAL PORT 4 INTERRUPT SELECTION

IRQ

JP18/A

JP18/B

JP18/C

JP18/D

JP18/E

JP18/F

»

Shared

Closed

Open

Open

Open

Open

Open



2

Open

Closed

Open

Open

Open

Open



3

Open

Open

Closed

Open

Open

Open



4

Open

Open

Open

Closed

Open

Open



5

Open

Open

Open

Open

Closed

Open



6

Open

Open

Open

Open

Open

Closed



7

Open

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open

Open



14

Open

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open

Open

SERIAL PORT 4 INTERRUPT SELECTION CONTINUED

IRQ

JP18/G

JP18/H

JP18/I

JP18/J

JP18/K

JP18/L

»

Shared

Open

Open

Open

Open

Open

Open



2

Open

Open

Open

Open

Open

Open



3

Open

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open

Open



11

Open

Open

Closed

Open

Open

Open



12

Open

Open

Open

Closed

Open

Open



14

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Closed

SERIAL PORT 5 INTERRUPT SELECTION

IRQ

JP13/A

JP13/B

JP13/C

JP13/D

JP13/E

JP13/F

»

Shared

Closed

Open

Open

Open

Open

Open



2

Open

Closed

Open

Open

Open

Open



3

Open

Open

Closed

Open

Open

Open



4

Open

Open

Open

Closed

Open

Open



5

Open

Open

Open

Open

Closed

Open



6

Open

Open

Open

Open

Open

Closed



7

Open

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open

Open



14

Open

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open

Open

SERIAL PORT 5 INTERRUPT SELECTION CONTINUED

IRQ

JP13/G

JP13/H

JP13/I

JP13/J

JP13/K

JP13/L

»

Shared

Open

Open

Open

Open

Open

Open



2

Open

Open

Open

Open

Open

Open



3

Open

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open

Open



11

Open

Open

Closed

Open

Open

Open



12

Open

Open

Open

Closed

Open

Open



14

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Closed

SERIAL PORT 6 INTERRUPT SELECTION

IRQ

JP12/A

JP12/B

JP12/C

JP12/D

JP12/E

JP12/F

»

Shared

Closed

Open

Open

Open

Open

Open



2

Open

Closed

Open

Open

Open

Open



3

Open

Open

Closed

Open

Open

Open



4

Open

Open

Open

Closed

Open

Open



5

Open

Open

Open

Open

Closed

Open



6

Open

Open

Open

Open

Open

Closed



7

Open

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open

Open



14

Open

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open

Open

SERIAL PORT 6 INTERRUPT SELECTION CONTINUED

IRQ

JP12/G

JP12/H

JP12/I

JP12/J

JP12/K

JP12/L

»

Shared

Open

Open

Open

Open

Open

Open



2

Open

Open

Open

Open

Open

Open



3

Open

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open

Open



11

Open

Open

Closed

Open

Open

Open



12

Open

Open

Open

Closed

Open

Open



14

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Closed

SERIAL PORT 7 INTERRUPT SELECTION

IRQ

JP11/A

JP11/B

JP11/C

JP11/D

JP11/E

JP11/F

»

Shared

Closed

Open

Open

Open

Open

Open



2

Open

Closed

Open

Open

Open

Open



3

Open

Open

Closed

Open

Open

Open



4

Open

Open

Open

Closed

Open

Open



5

Open

Open

Open

Open

Closed

Open



6

Open

Open

Open

Open

Open

Closed



7

Open

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open

Open



14

Open

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open

Open

SERIAL PORT 7 INTERRUPT SELECTION (CON’T)

IRQ

JP11/G

JP11/H

JP11/I

JP11/J

JP11/K

JP11/L

»

Shared

Open

Open

Open

Open

Open

Open



2

Open

Open

Open

Open

Open

Open



3

Open

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open

Open



11

Open

Open

Closed

Open

Open

Open



12

Open

Open

Open

Closed

Open

Open



14

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Closed

SERIAL PORT 8 INTERRUPT SELECTION

IRQ

JP10/A

JP10/B

JP10/C

JP10/D

JP10/E

JP10/F

»

Shared

Closed

Open

Open

Open

Open

Open



2

Open

Closed

Open

Open

Open

Open



3

Open

Open

Closed

Open

Open

Open



4

Open

Open

Open

Closed

Open

Open



5

Open

Open

Open

Open

Closed

Open



6

Open

Open

Open

Open

Open

Closed



7

Open

Open

Open

Open

Open

Open



10

Open

Open

Open

Open

Open

Open



11

Open

Open

Open

Open

Open

Open



12

Open

Open

Open

Open

Open

Open



14

Open

Open

Open

Open

Open

Open



15

Open

Open

Open

Open

Open

Open

SERIAL PORT 8 INTERRUPT SELECTION (CON’T)

IRQ

JP10/G

JP10/H

JP10/I

JP10/J

JP10/K

JP10/L

»

Shared

Open

Open

Open

Open

Open

Open



2

Open

Open

Open

Open

Open

Open



3

Open

Open

Open

Open

Open

Open



4

Open

Open

Open

Open

Open

Open



5

Open

Open

Open

Open

Open

Open



6

Open

Open

Open

Open

Open

Open



7

Closed

Open

Open

Open

Open

Open



10

Open

Closed

Open

Open

Open

Open



11

Open

Open

Closed

Open

Open

Open



12

Open

Open

Open

Closed

Open

Open



14

Open

Open

Open

Open

Closed

Open



15

Open

Open

Open

Open

Open

Closed

SERIAL PORT BANK ADDRESS SELECTION

Port 1

Port 2

Port 3

Port 4

SW2/1

SW2/2

SW2/3

SW2/4

SW2/5

SW2/6

SW2/7



-

-

-

-

On

Off

On

On

Off

Off

Off



-

-

-

-

On

Off

On

On

Off

Off

On



-

-

-

-

On

Off

On

On

Off

On

Off



-

-

-

-

On

Off

On

On

Off

On

On



-

-

-

100h

On

Off

On

On

On

Off

Off

»

180h

188h

190h

198h

On

Off

Off

On

On

On

On



3A0h

3A8

3B0

3B8

Off

Off

Off

Off

Off

On

On



3A8h

3B0

3B8

3C0

Off

Off

Off

Off

On

Off

Off



3B0h

3B8

3C0

3C8

Off

Off

Off

Off

On

Off

On



3B8h

3C0

3C8

3D0

Off

Off

Off

Off

On

On

Off



3C0h

3C8

3D0

3D8

Off

Off

Off

Off

On

On

On

Note: A total of 96 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/7 is the Least Significant Bit, and switch SW1/1 is the Most Significant Bit. Turn off the switches and add the values of the switches to obtain the correct memory address. (Off=1, On=0). Low address settings will leave some ports disabled. Ports may not be assigned addresses below 100h.

SERIAL PORT BANK ADDRESS SELECTION (CON’T)

Port 5

Port 6

Port 7

Port 8

SW2/1

SW2/2

SW2/3

SW2/4

SW2/5

SW2/6

SW2/7



-

-

-

100h

On

Off

On

On

Off

Off

Off



-

-

100h

108h

On

Off

On

On

Off

Off

On



-

100h

108h

110h

On

Off

On

On

Off

On

Off



100h

108h

110h

118h

On

Off

On

On

Off

On

On



108h

110h

118h

120h

On

Off

On

On

On

Off

Off

»

180h

188h

190h

198h

On

Off

Off

On

On

On

On



3A0h

3A8

3B0

3B8

Off

Off

Off

Off

Off

On

On



3A8h

3B0

3B8

3C0

Off

Off

Off

Off

On

Off

Off



3B0h

3B8

3C0

3C8

Off

Off

Off

Off

On

Off

On



3B8h

3C0

3C8

3D0

Off

Off

Off

Off

On

On

Off



3C0h

3C8

3D0

3D8

Off

Off

Off

Off

On

On

On

Note: A total of 96 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/7 is the Least Significant Bit, and switch SW1/1 is the Most Significant Bit. Turn off the switches and add the values of the switches to obtain the correct memory address. (Off=1, On=0). Low address settings will leave some ports disabled. Ports may not be assigned addresses below 100h.

SHARED INTERRUPT STATUS REGISTER ADDRESS SELECTION

Setting

SW3/1

SW3/2

SW3/3

SW3/4

SW3/5

SW3/6

SW3/7

SW3/8

SW2/8



100h

Off

On

On

On

On

On

On

On

On



108h

Off

On

On

On

On

Off

On

On

On



110h

Off

On

On

On

Off

On

On

On

On



118h

Off

On

On

On

Off

Off

On

On

On



120h

Off

On

On

Off

On

On

On

On

On

»

3A0h

Off

Off

On

Off

On

On

On

On

Off



3D0h

Off

Off

Off

On

Off

On

On

On

Off



3D8h

Off

Off

Off

On

Off

Off

On

On

Off



3E0h

Off

Off

Off

Off

On

On

On

On

Off



3E8h

Off

Off

Off

Off

On

Off

On

On

Off



3F0h

Off

Off

Off

Off

Off

On

On

On

Off
