FUTURE DOMAIN CORPORATION

TMC-1660, TMC-1680 (SURFACE MOUNT VERSIONS)

Q4 /92

Data bus: 16-bit, ISA

Size: TMC-1660: Half-length, full-height card

TMC-1680: Full-length, full-height card

Hard drives supported: Up to six SCSI devices

Floppy drives supported: TMC-1660: None

TMC-1680: Four 360KB, 720KB, 1.2MB, or 1.44MB

Sector interleave: 1:1

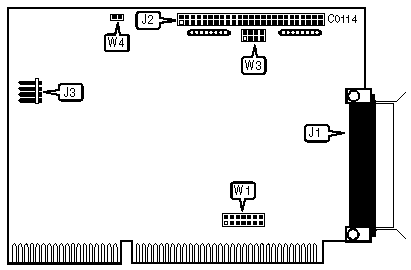

The TMC-1660

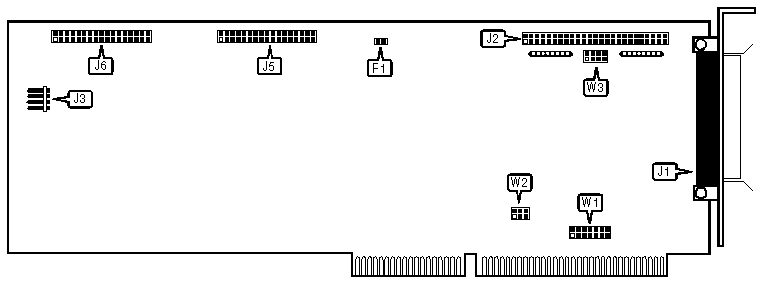

The TMC-1680

CONNECTIONS

Function

Location

DB-25 SCSI connector-external

J1

50-pin SCSI connector-internal

J2

4-pin connector-drive active LED

J3

34-pin control cable connector-floppy drive

J5

34-pin control cable connector-floppy drive

J6

USER CONFIGURABLE SETTINGS

Function

Location

Setting

»

Termination Power enabled

F1

closed



Termination Power disabled

F1

open

»

Primary floppy drive enabled (TMC-1680 only)

W2/jumper 1*

closed



Second floppy drive enabled (TMC-1680 only)

W2/jumper 2*

closed

»

Hard drive enabled (TMC-1680 only)

W2/jumper 3

closed



Hard drive disabled (TMC-1680 only)

W2/jumper 3

open

»

Termination ground

W3/jumpers 1-4

closed

Note:*These jumpers are mutually exclusive.

INTERRUPT REQUEST

IRQ

W1/jumper 1

W1/jumper 2

W1/jumper 3

IRQ3

open

open

open

IRQ5

closed

open

open

IRQ10

open

closed

open

IRQ11

closed

closed

open

IRQ12

open

open

closed

IRQ14

closed

open

closed

IRQ15

open

closed

closed

Disabled

closed

closed

closed

I/O PORT ADDRESS

Address

W1/jumper 4

W1/jumper 5

»

0140-014Fh

open

open



0150-015Fh

closed

open



0160-016Fh

open

closed



0170-017Fh

closed

closed

BIOS ADDRESS

Address

W1/jumper 6

W1/jumper 7

»

CA000-CBFFFh

closed

open



C8000-C9FFFh

open

open



CE000-CFFFFh

open

closed



DE000-DFFFFh

closed

closed
