CMD TECHNOLOGY, INC.

CSA-6210/KX

Data bus:

32-bit VESA

Size:

Full-length, full-height card

Hard drive supported:

Up to four IDE interface drives

Floppy drives supported:

360KB, 720KB, 1.2MB or 1.44MB drives

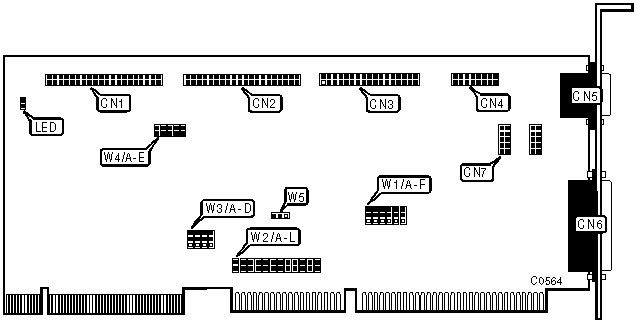

CONNECTIONS

Function

Location

40-pin IDE interface 1

CN1

40-pin IDE interface 2

CN2

34-pin control cable connector - floppy drive

CN3

16-pin connector - game port

CN4

10-pin connector - serial port 1

CN5

25-pin connector - external parallel port

CN6

10-pin connector - serial port 2

CN7

2-pin connector - drive active LED

LED

PRIMARY SERIAL PORT ADDRESS SELECT

COM

W1/A

W1/B

»

COM1

pins 2 & 3 closed

pins 1 & 2 closed



COM3

pins 1 & 2 closed

pins 2 & 3 closed



COM4

pins 2 & 3 closed

pins 2 & 3 closed



Disabled

pins 1 & 2 closed

pins 1 & 2 closed

ALTERNATE SERIAL PORT ADDRESS SELECT

COM

W1/C

W1/D

COM2

pins 2 & 3 closed

pins 1 & 2 closed

COM3

pins 2 & 3 closed

pins 2 & 3 closed

COM4

pins 1 & 2 closed

pins 2 & 3 closed

Disabled

pins 1 & 2 closed

pins 1 & 2 closed

PARALLEL PORT CONFIGURATION

LPT

W1/E

W1/F

»

LPT1

pins 1 & 2 closed

pins 2 & 3 closed



LPT2

pins 2 & 3 closed

pins 1 & 2 closed



LPT3

pins 2 & 3 closed

pins 2 & 3 closed



Disabled

pins 1 & 2 closed

pins 1 & 2 closed

PRIMARY SERIAL PORT INTERRUPT SELECT

IRQ

W2/A

W2/B

W2/C

»

IRQ4

closed

open

open



IRQ3

open

closed

open



IRQ5

open

open

closed

ALTERNATE SERIAL PORT INTERRUPT SELECT

IRQ

W2/D

W2/E

W2/F

»

IRQ3

closed

open

open



IRQ4

open

closed

open



IRQ5

open

open

closed

PARALLEL PORT INTERRUPT SELECT

IRQ

W2/G

W2/H

»

IRQ7

closed

open



IRQ5

open

closed

SECONDARY IDE INTERFACE INTERRUPT SELECT

IRQ

W2/I

W2/J

W2/K

W2/L

»

IRQ15

open

open

open

closed



IRQ10

closed

open

open

open



IRQ11

open

closed

open

open



IRQ12

open

open

closed

open

PARALLEL PORT INTERRUPT SELECT

IRQ

W2/G

W2/H

»

IRQ7

closed

open



IRQ5

open

closed

SECONDARY IDE INTERFACE ADDRESS SELECT

Address

W3/A

»

17Xh

pins 2 & 3 closed



1FXh

pins 1 & 2 closed

SECONDARY IDE INTERFACE CONFIGURATION

Setting

W3/B

»

Enabled

pins 2 & 3 closed



Disabled

pins 1 & 2 closed

FLOPPY DRIVE ADDRESS SELECT

Address

W3/C

»

3Fxh

pins 1 & 2 closed



37xh

pins 2 & 3 closed

FLOPPY DRIVE INTERFACE CONFIGURATION

Setting

W3/D

»

Enabled

pins 2 & 3 closed



Disabled

pins 1 & 2 closed

PRIMARY IDE INTERFACE ADDRESS SELECT

Address

W4/A

»

1Fxh

open



17xh

closed

CONFIG. PORT ADDRESS SELECT

Address

W4/B

»

078 - 7Ch

open



178 - 17Ch

closed

CONFIG. PORT ADDRESS SELECT

Address

W4/B

»

078 - 7Ch

open



178 - 17Ch

closed

FACTORY CONFIGURED SETTINGS

Jumper

Setting

W4/C

open

W4/D

closed

PRIMARY IDE INTERFACE CONFIGURATION

Setting

W4/E

»

Enabled

open



Disabled

closed

GAME PORT CONFIGURATION

Setting

W5

»

Disabled

pins 2 & 3 closed



Enabled

pins 1 & 2 closed

Note: The game port is available on some models only.
